みなさんこんにちは
今回は跳ね上げ式ヤエンを約100円で作る方法を紹介していきます。
写真メインの長文になるので覚悟しておいてください。
他にもヤエンを作っているので興味のある方はぜひ見てみてください。シーソーヤエンの作り方を紹介します - キュリオス
では早速作り方を紹介していきます。
材料、道具

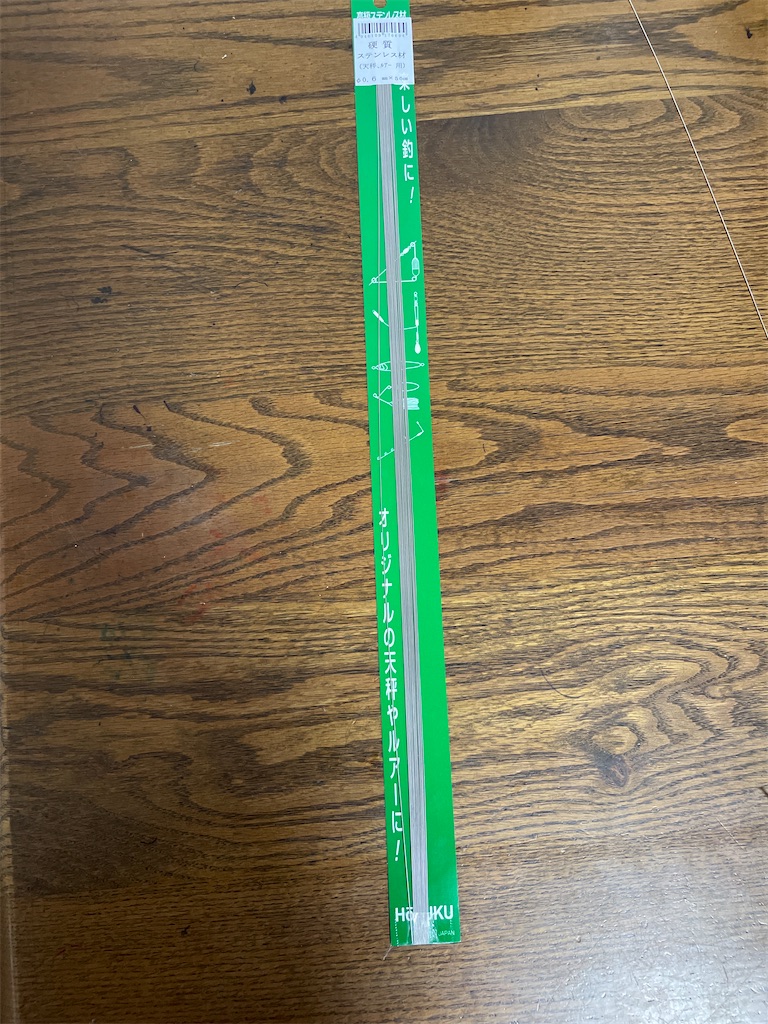

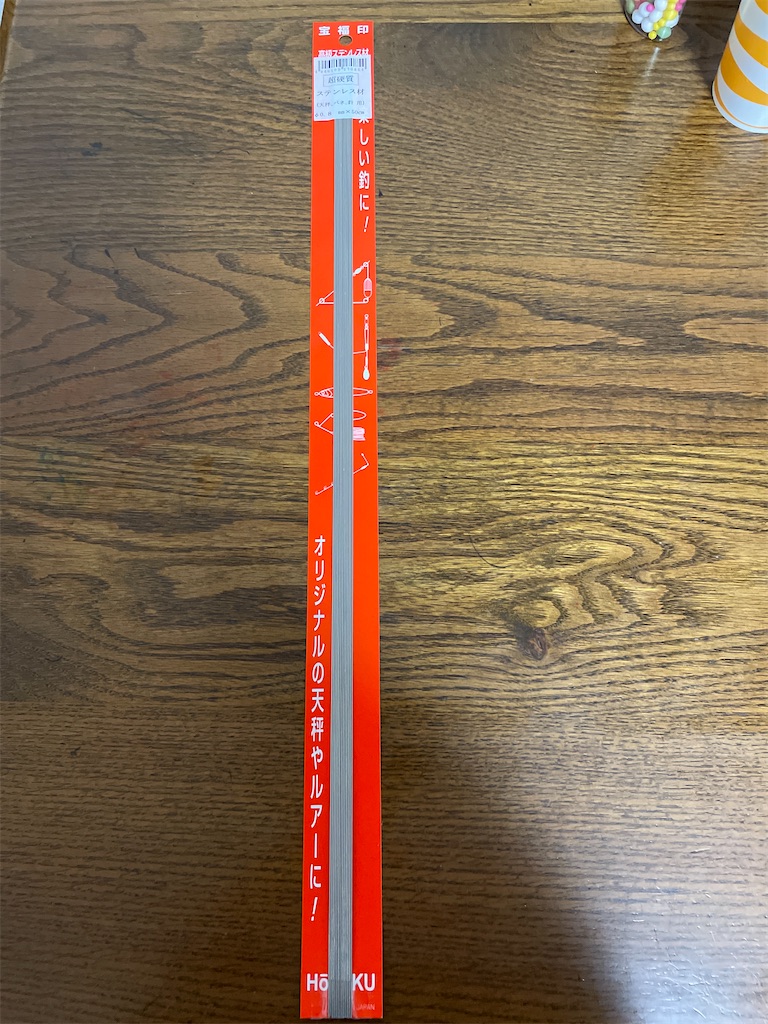

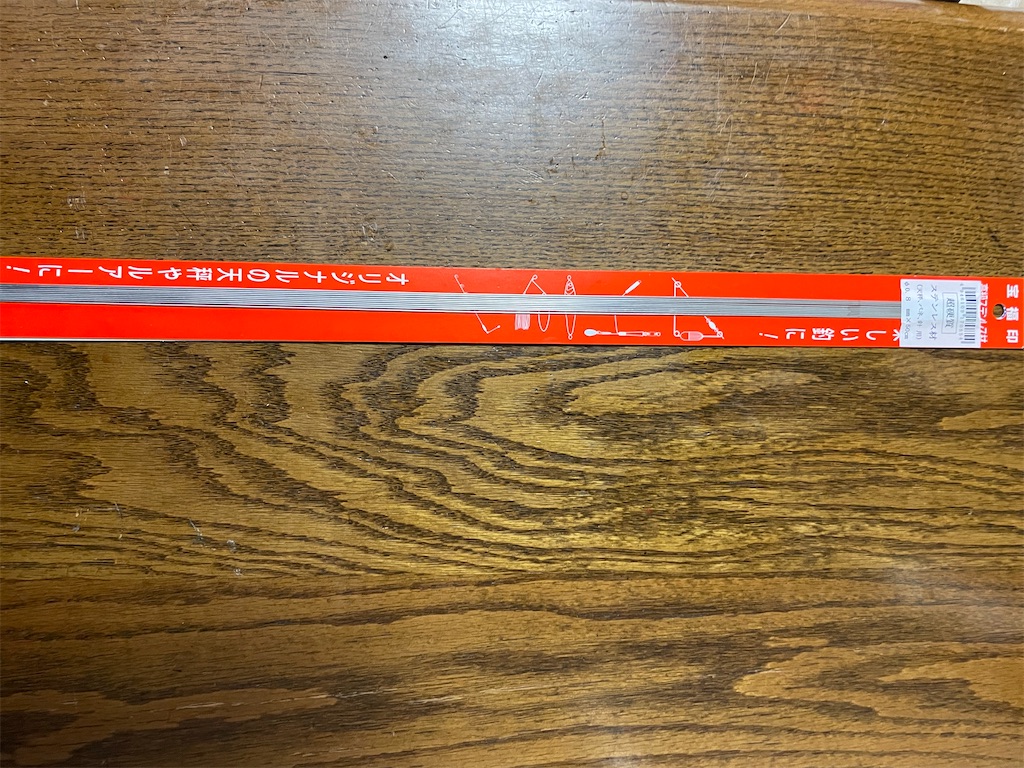

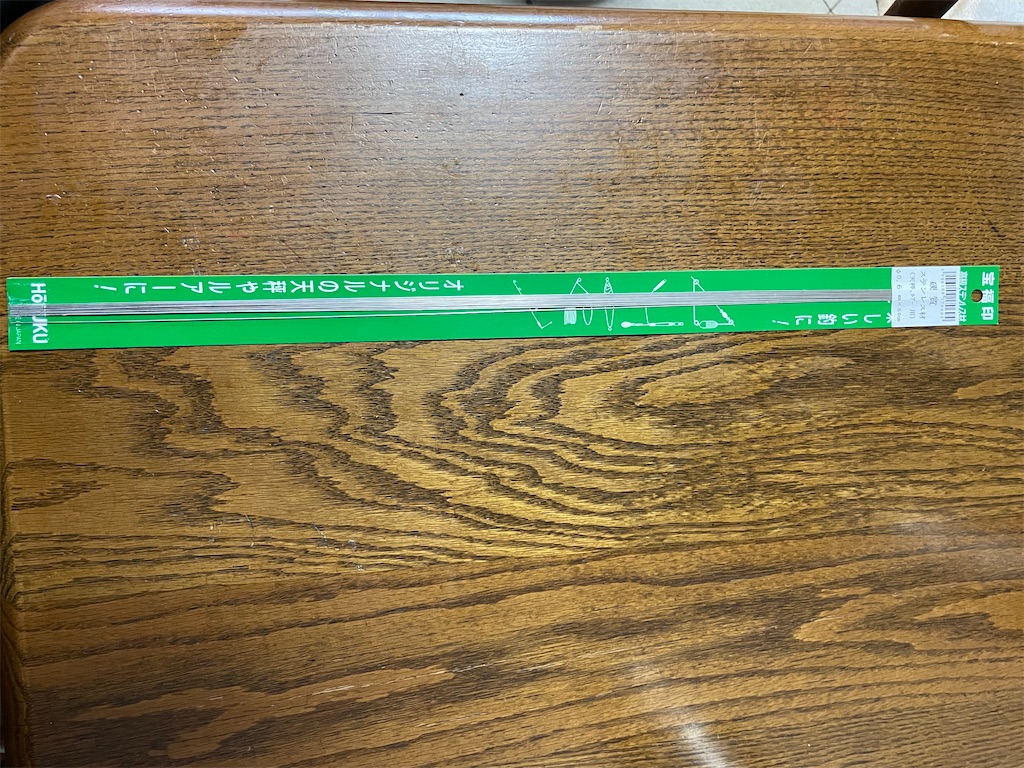

ステンレスバネ線0.8m、0.6m
出来ればオレンジ色のパッケージの方が良いです。
ステンレス丸パイプ
内径1から3ミリのものを使用しましょう。

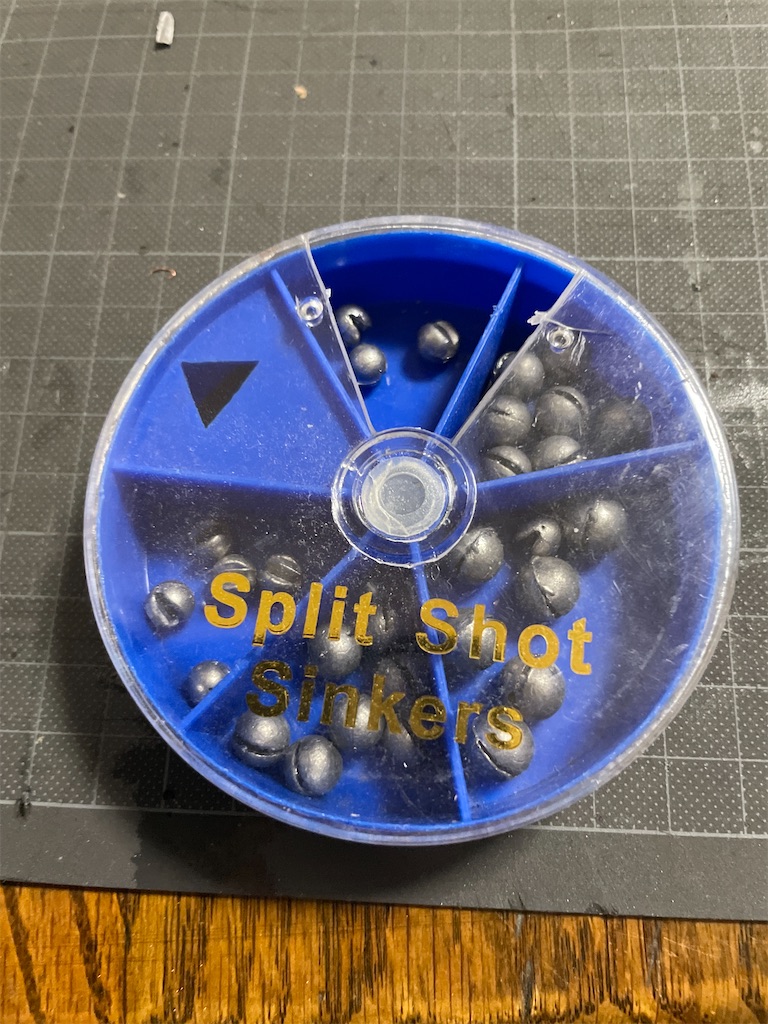

重り
ガン玉タイプが使いやすいです。

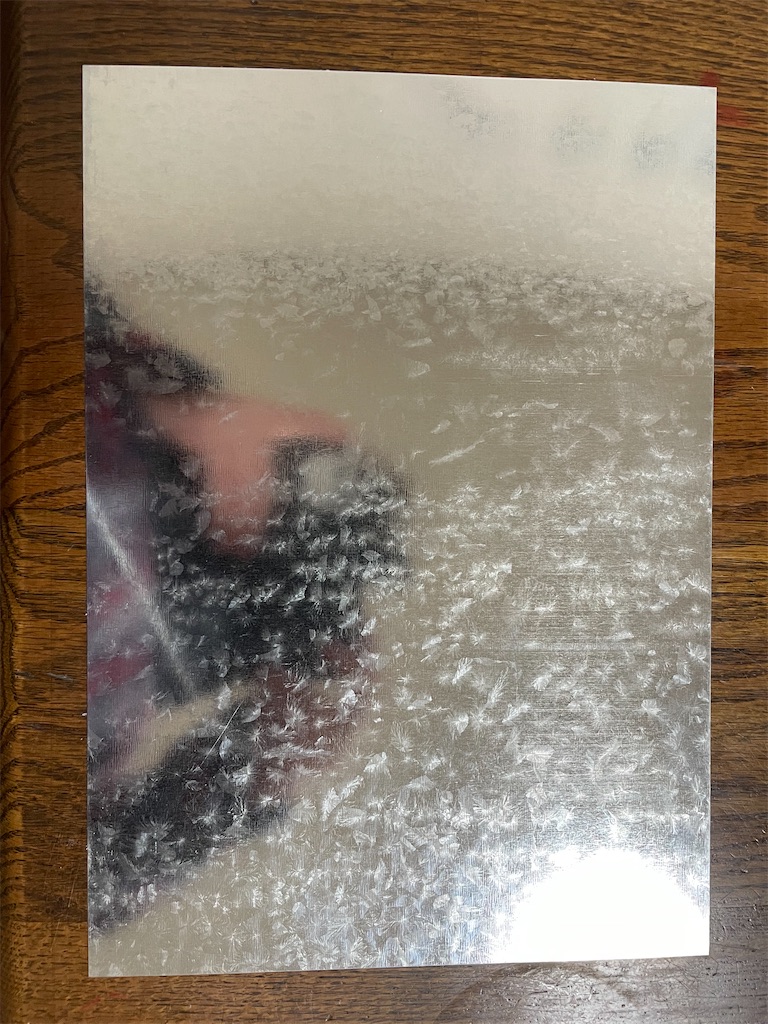

金属板
スチールかステンレスの板を使用しましょう。アルミははんだ付けできないので使用できません。今回はダイソーで入手したスチールプレートを使用しています。

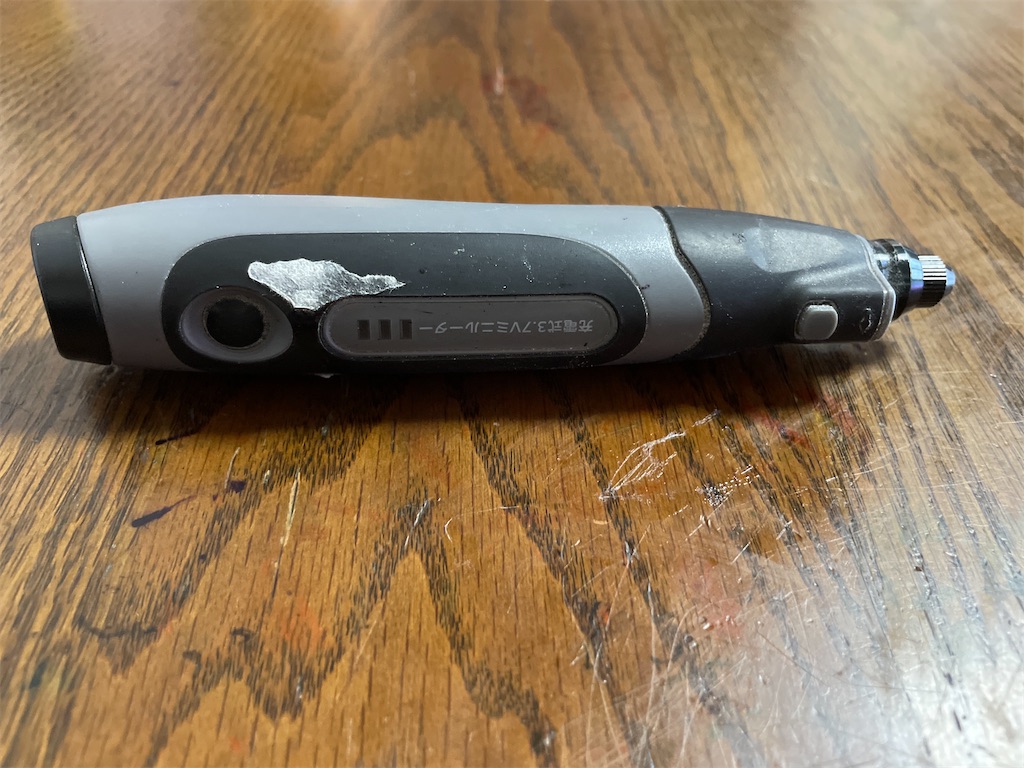

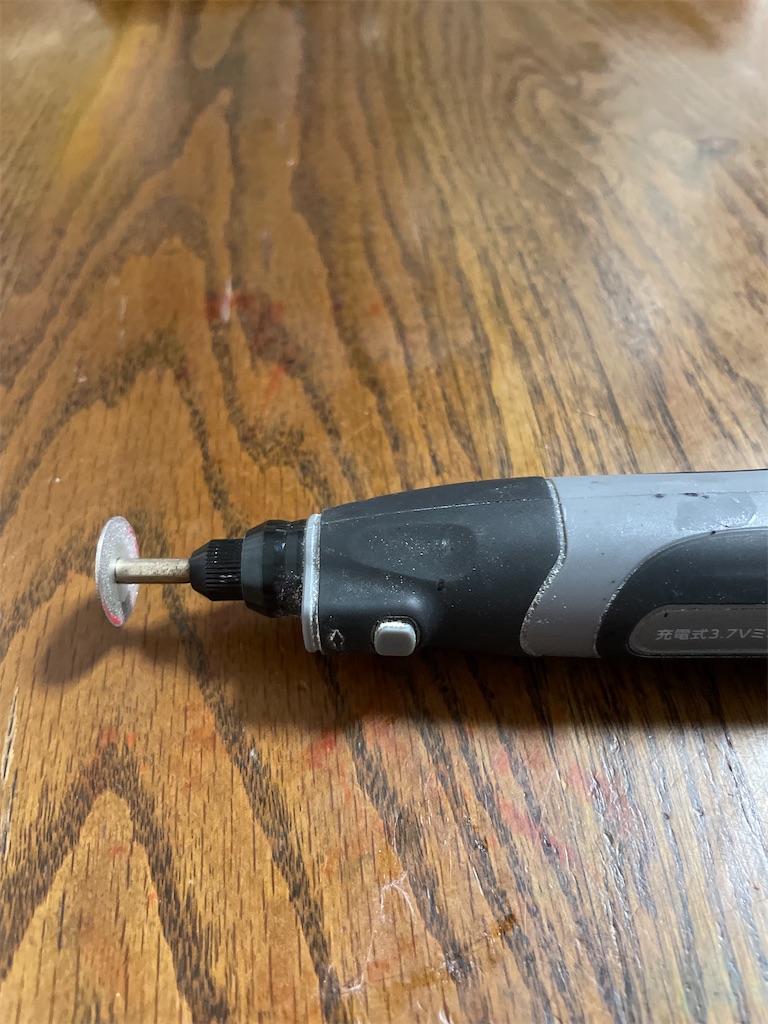

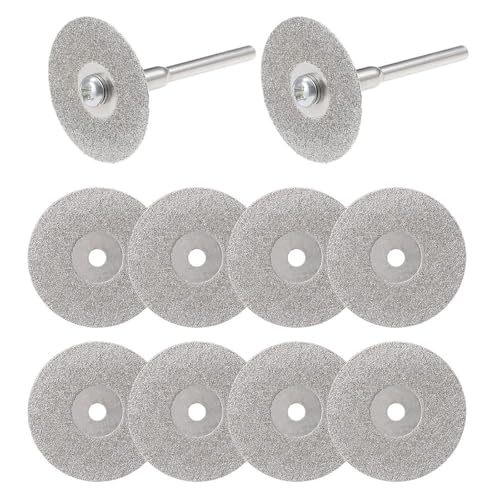

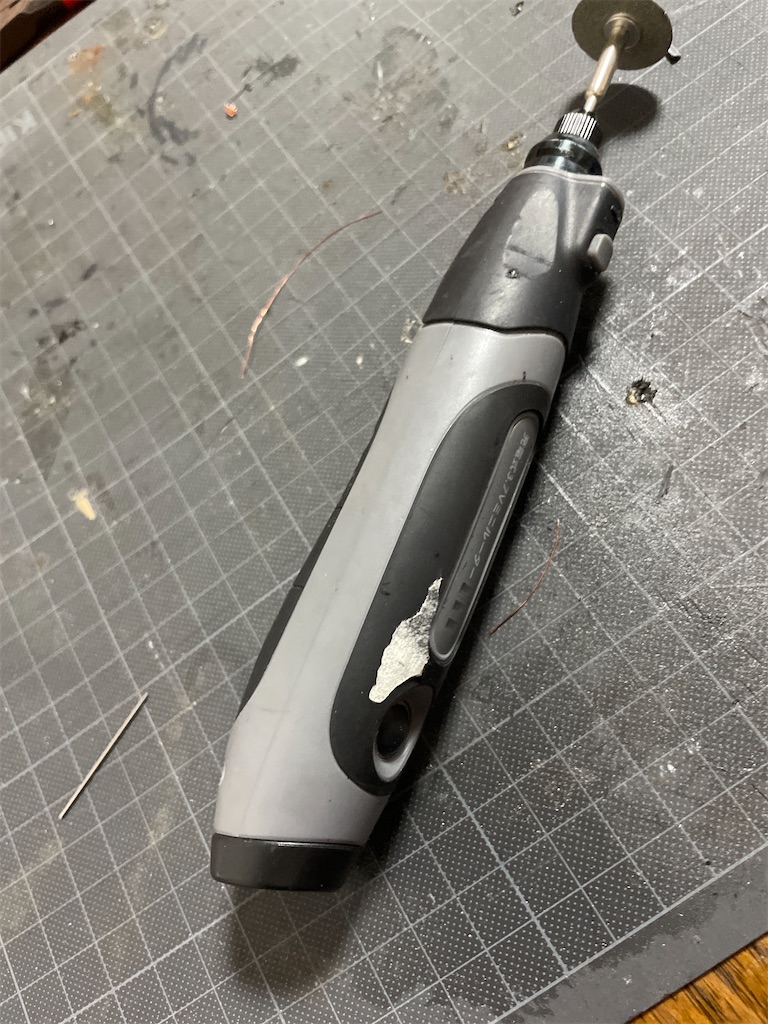

ミニルーター、ダイヤモンドミニカッターミニルーターってどんな工具？解説します。 - キュリオス

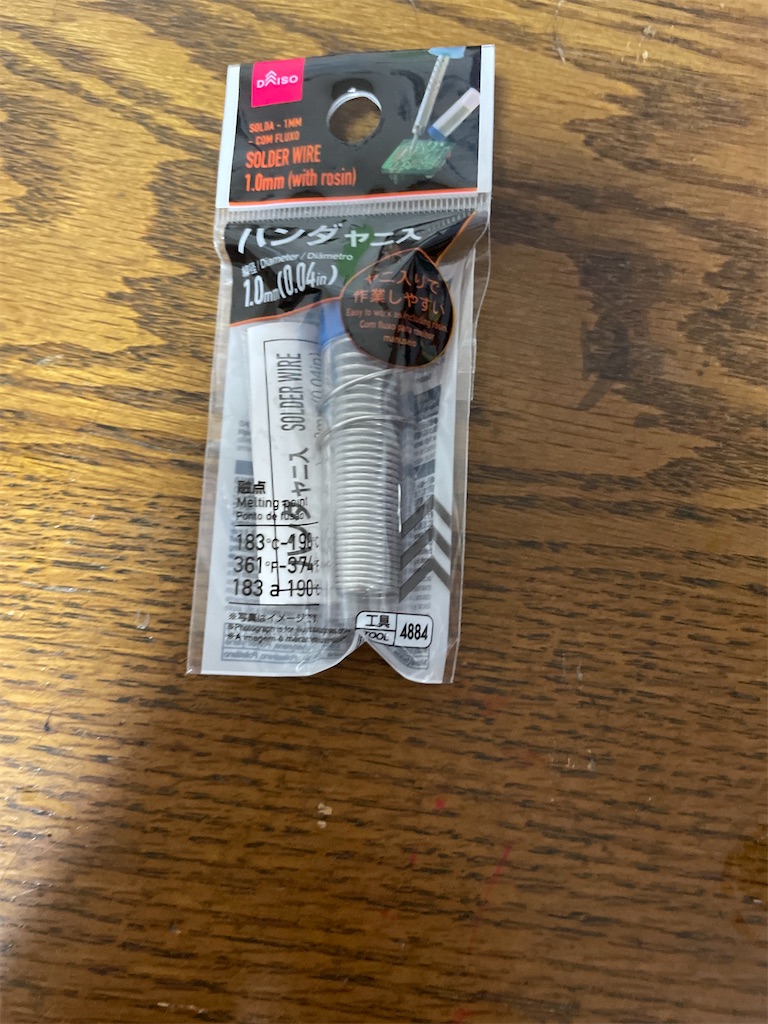

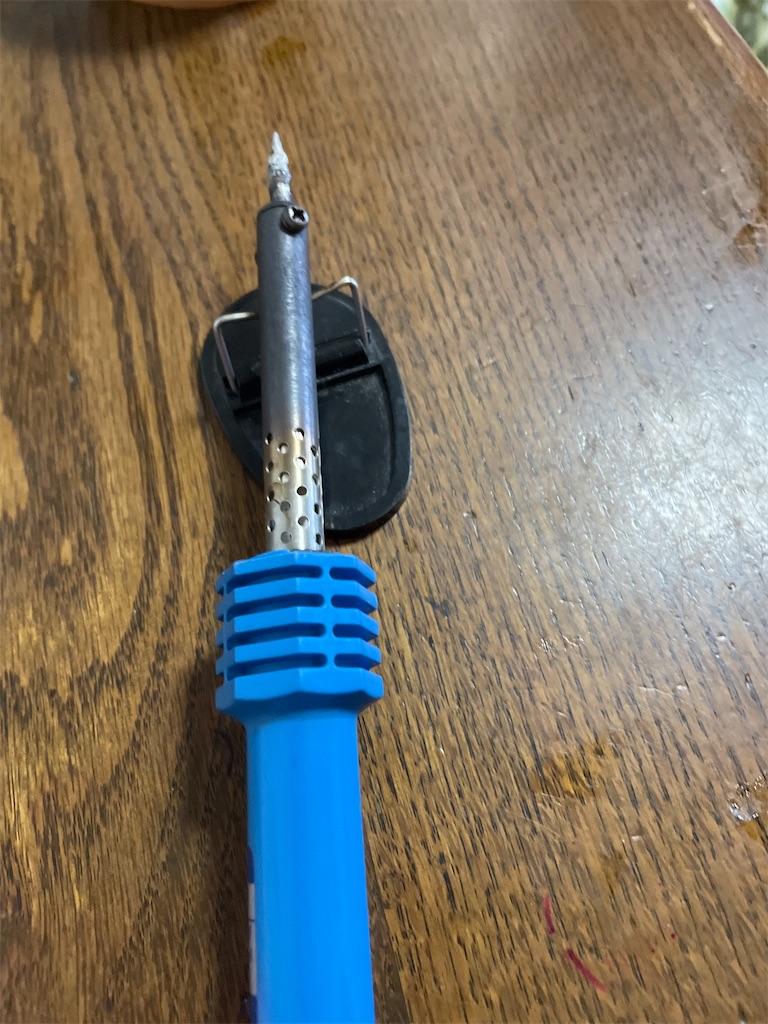

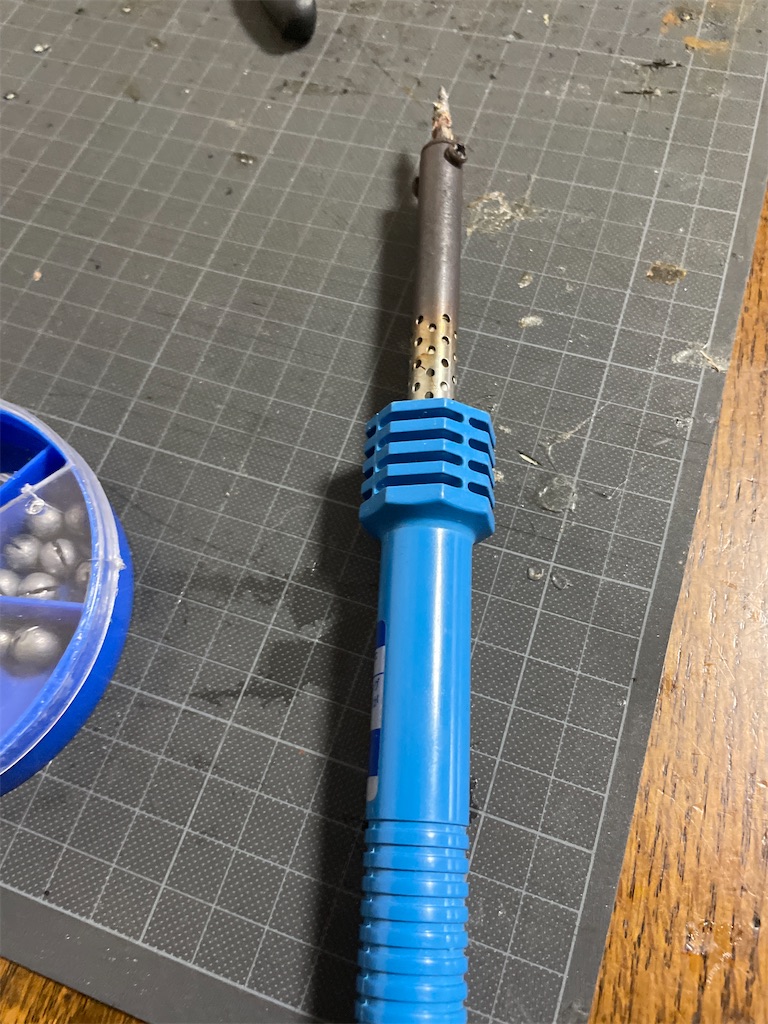

はんだごて
作り方
支柱を作ります。

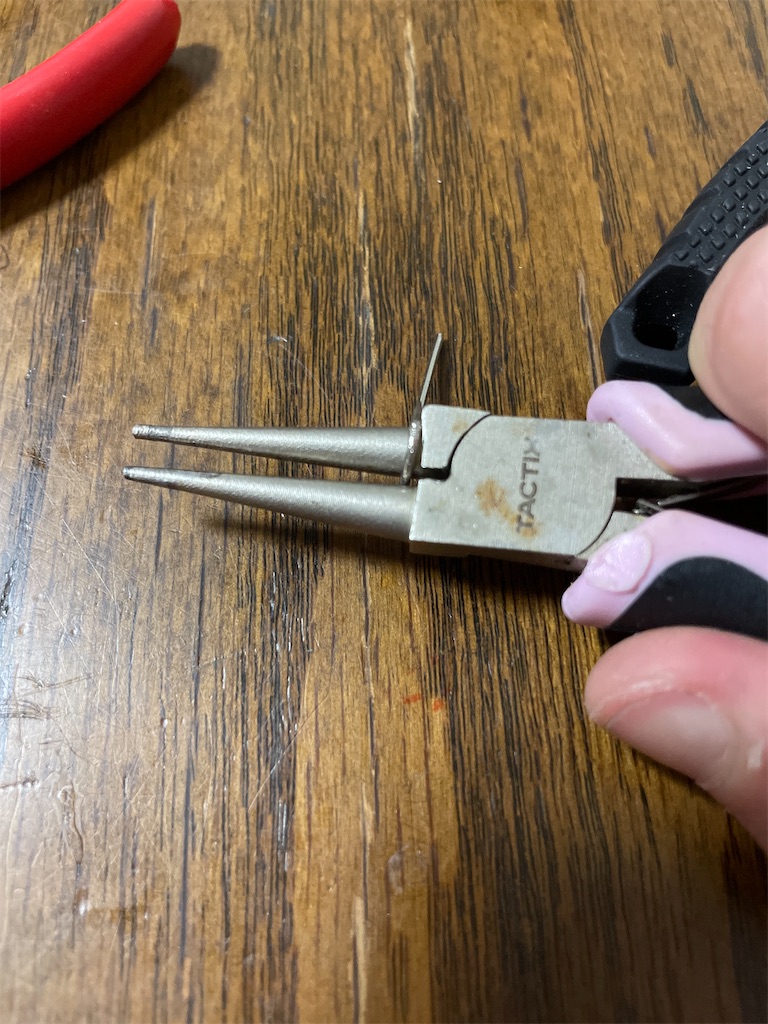

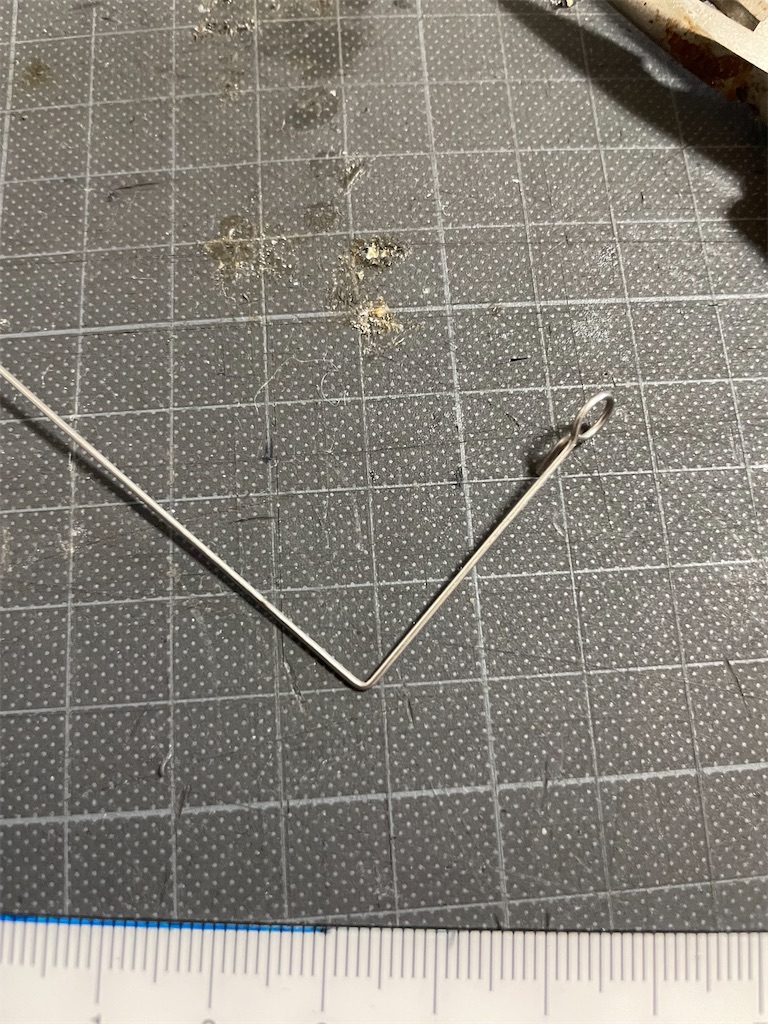

100度くらい曲げます。

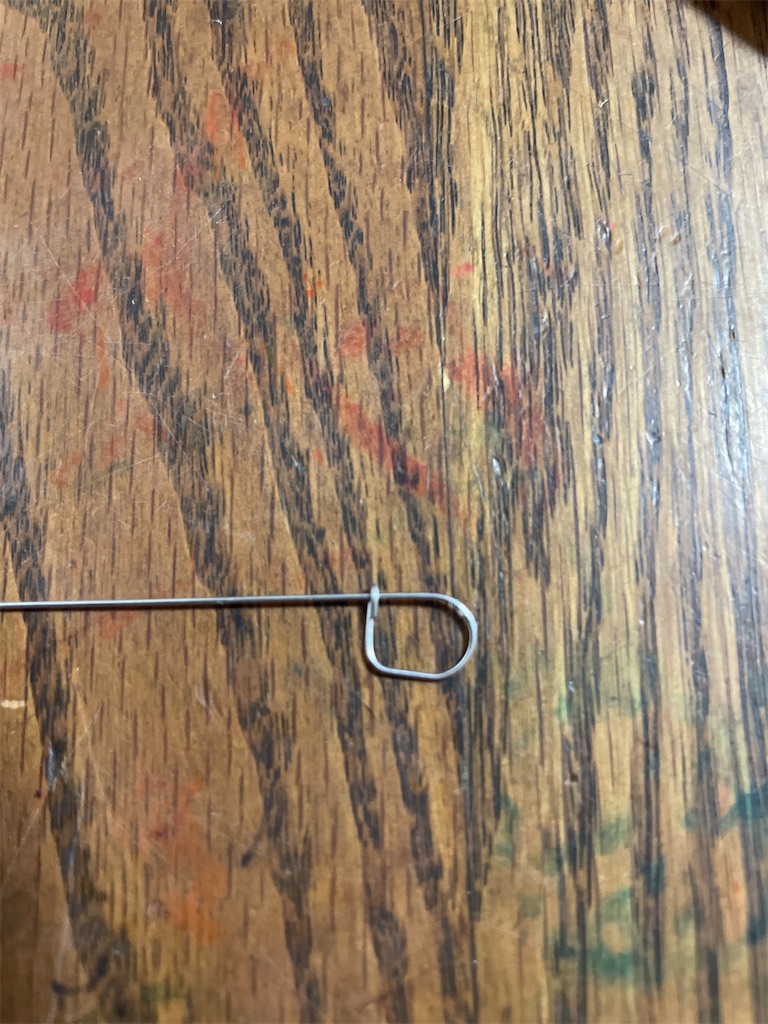

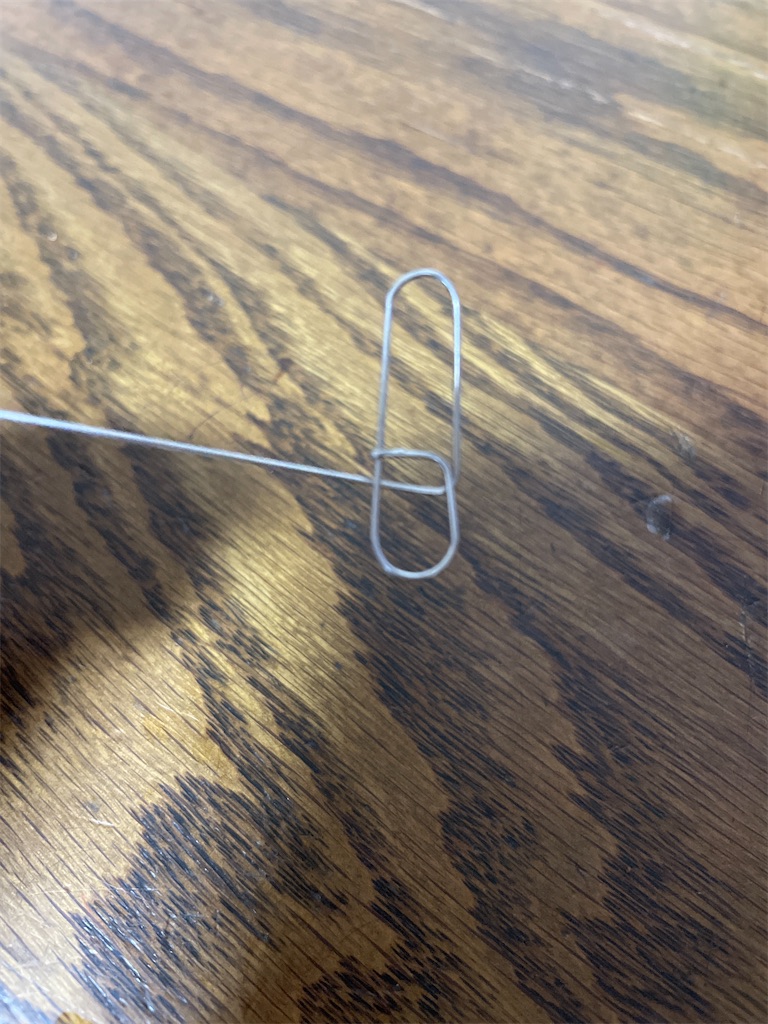

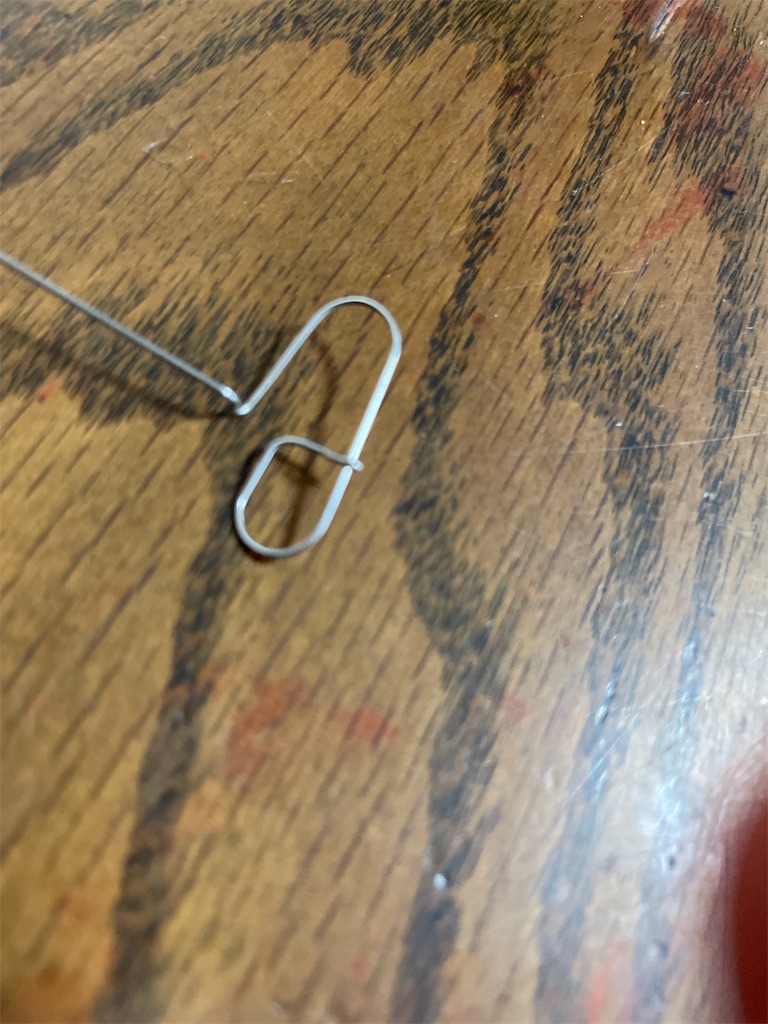

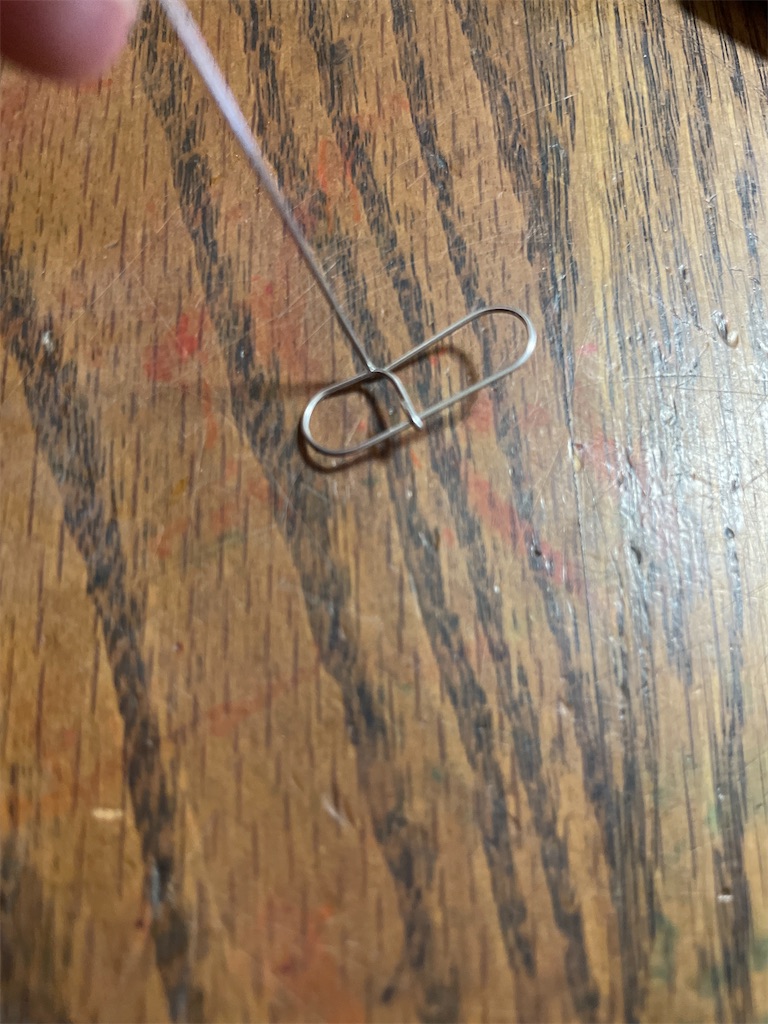

一周ちょっと曲げてください。

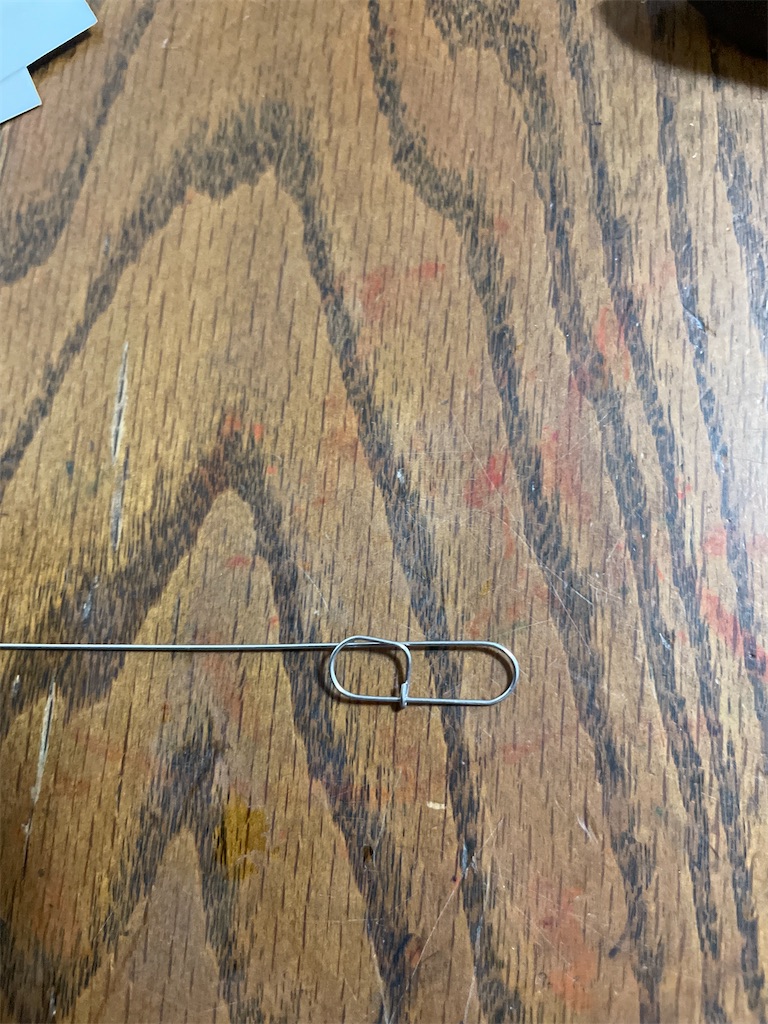

曲げ戻します。

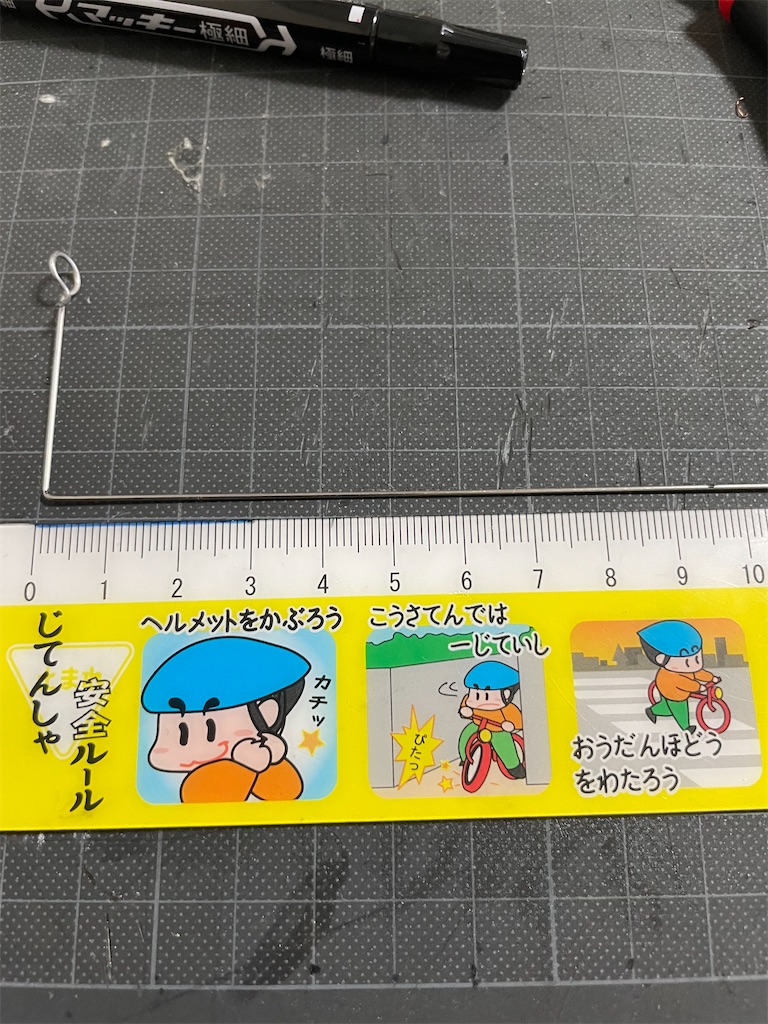

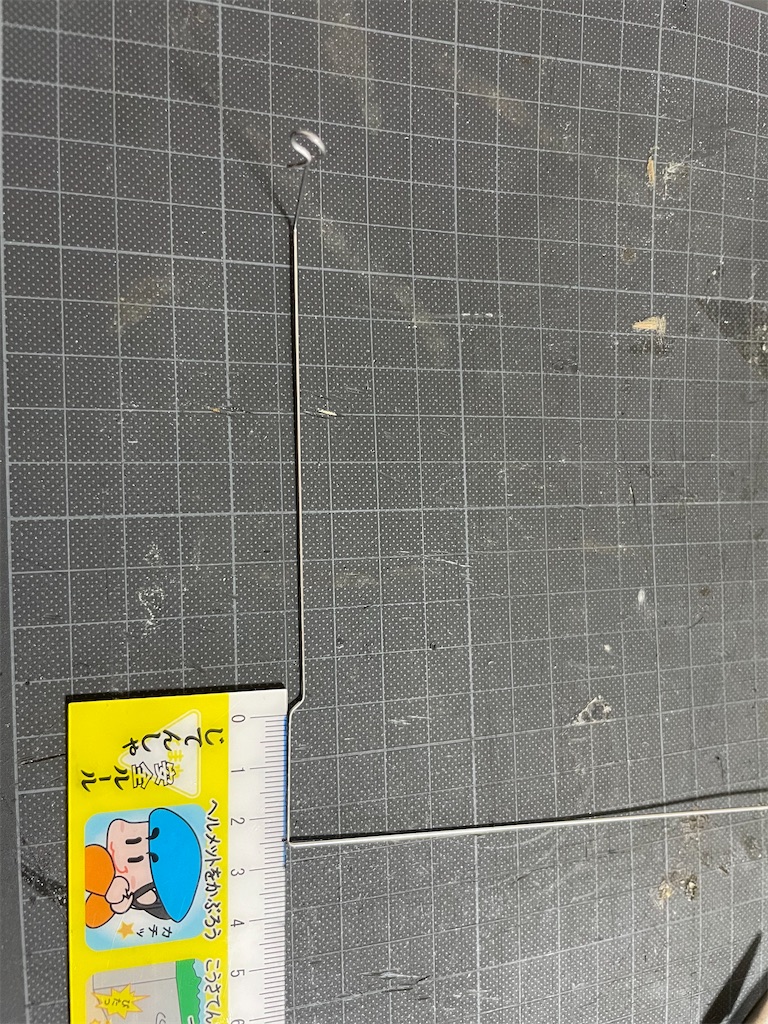

高さ3.8センチのところに印をつけてください。
先ほどつけた印で曲げます。
9.5センチのところで印をつけてください。

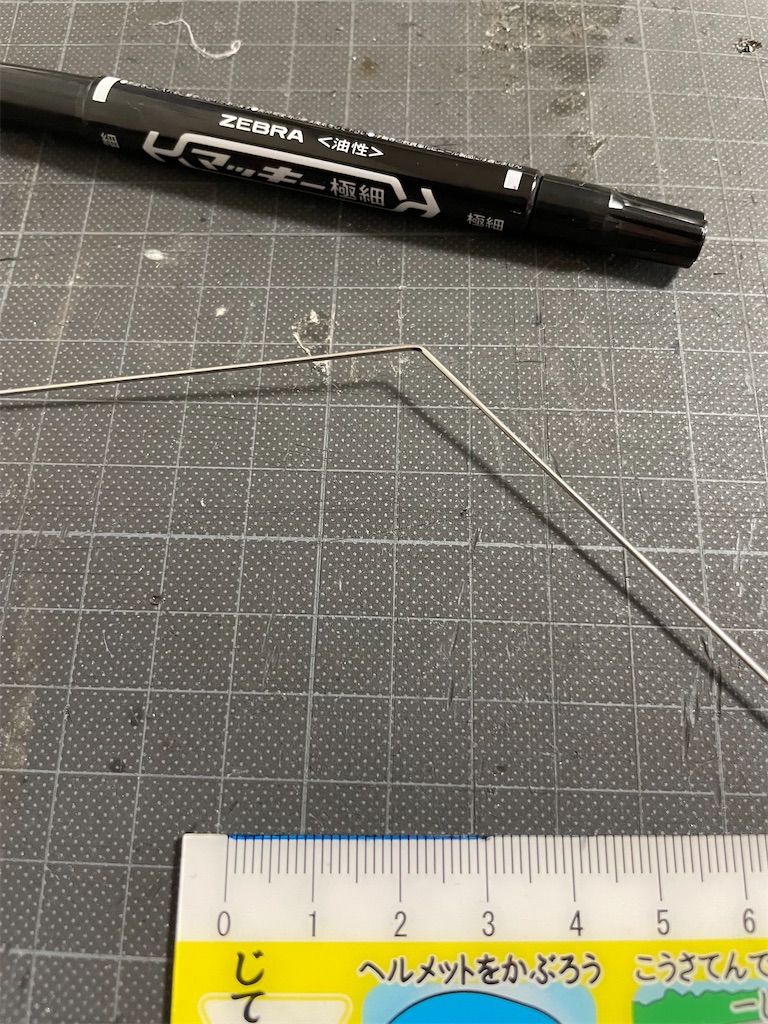

30度くらいで曲げます。

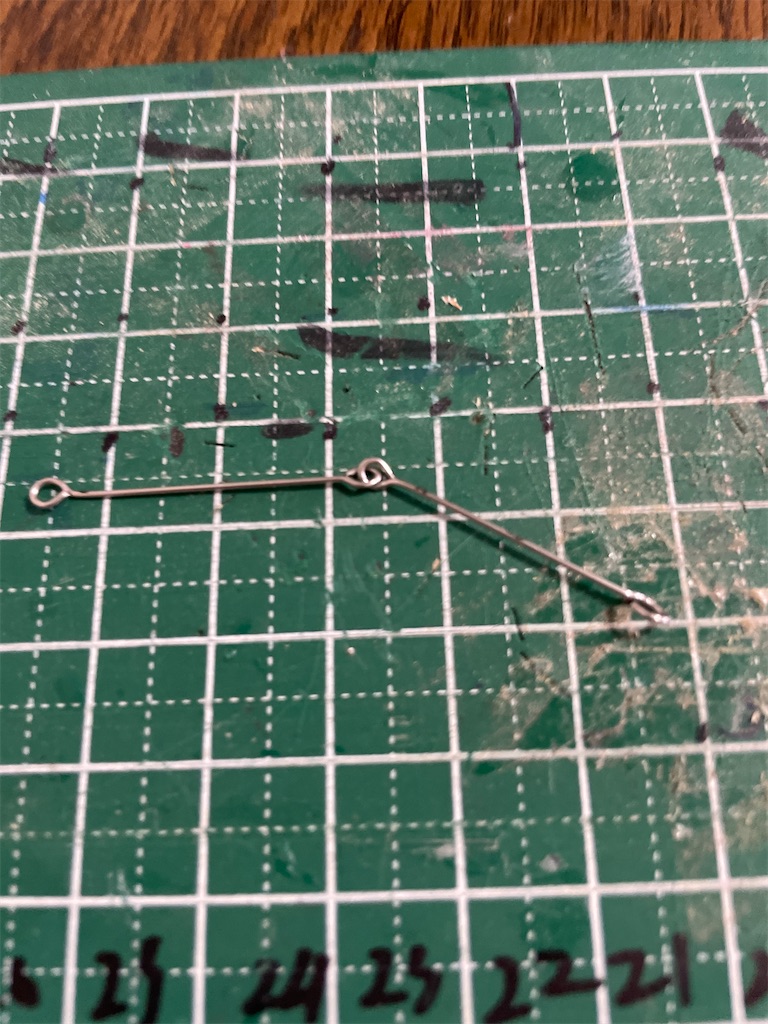

曲げ戻したあと2.5センチのところで真横に曲げてください。

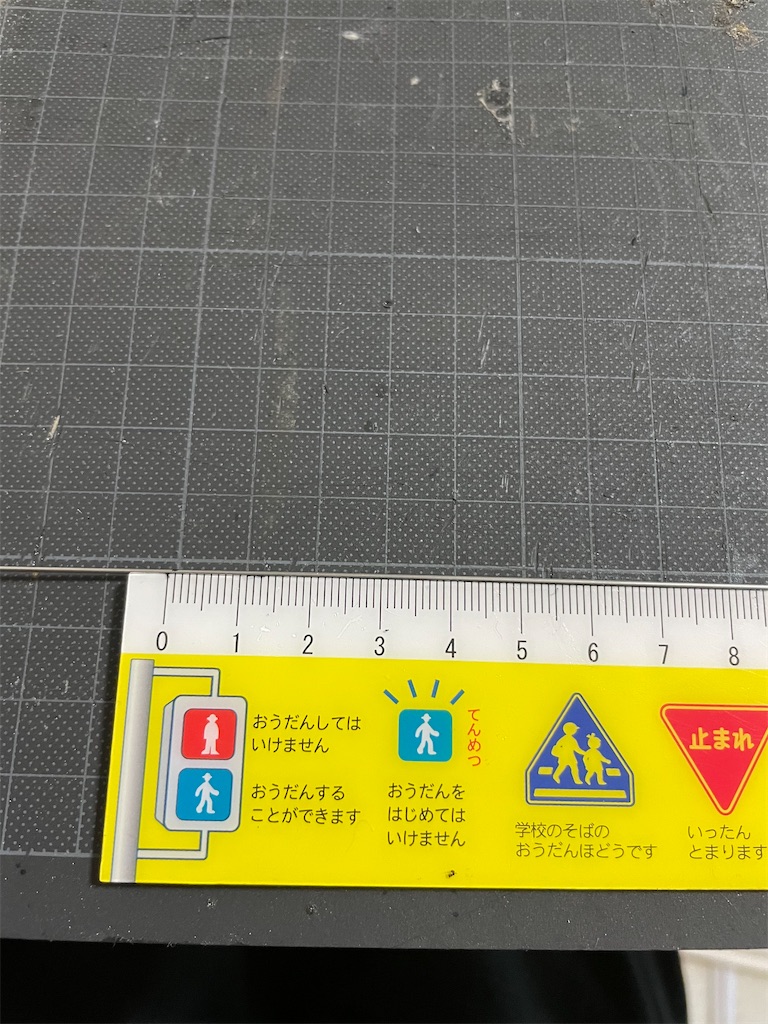

ステンレス線をもう一本用意して25センチのところで切ってください。

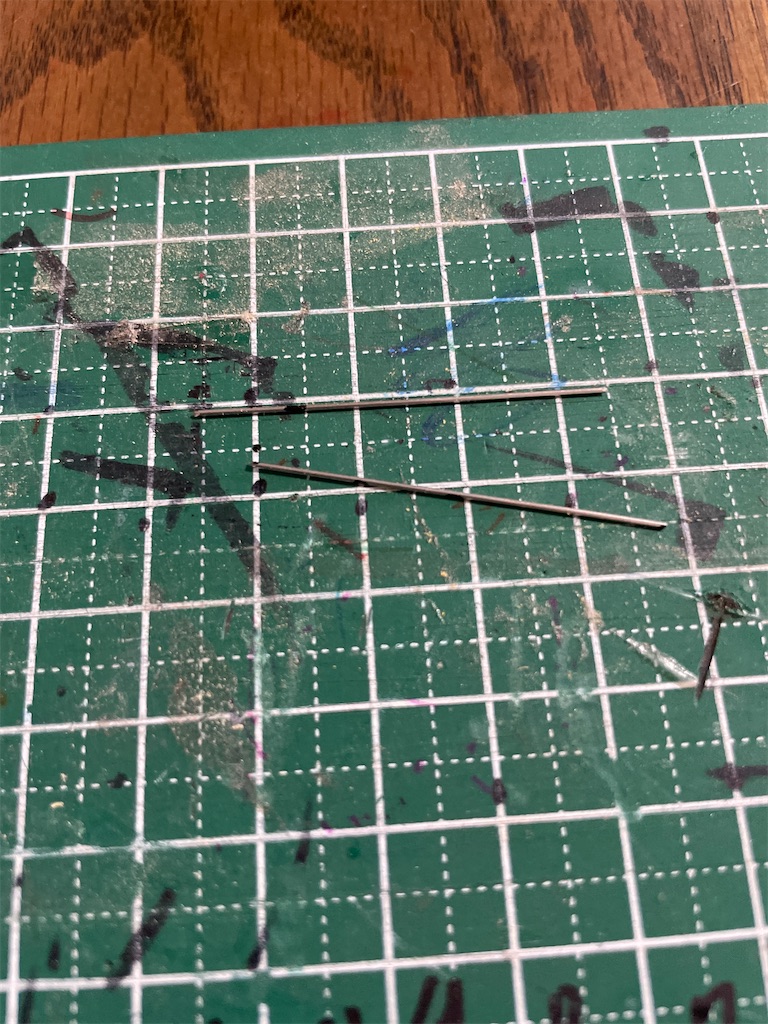

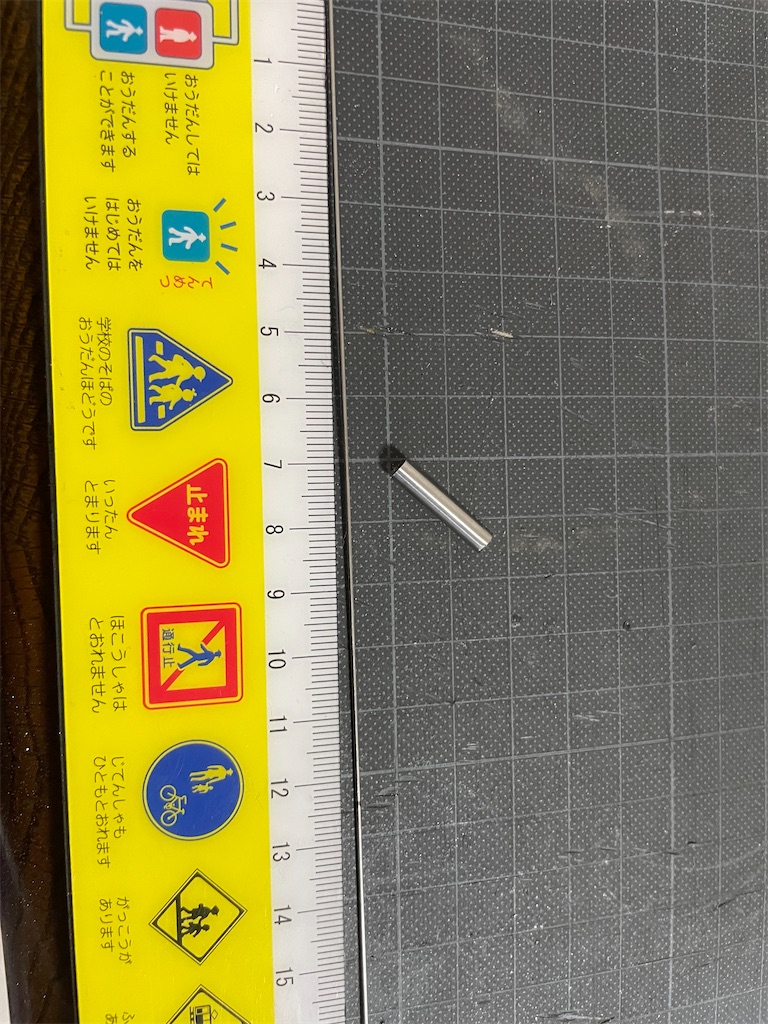

ステンレス丸パイプを2センチほどに切ります。あとでかなり短くするので大体で大丈夫です。

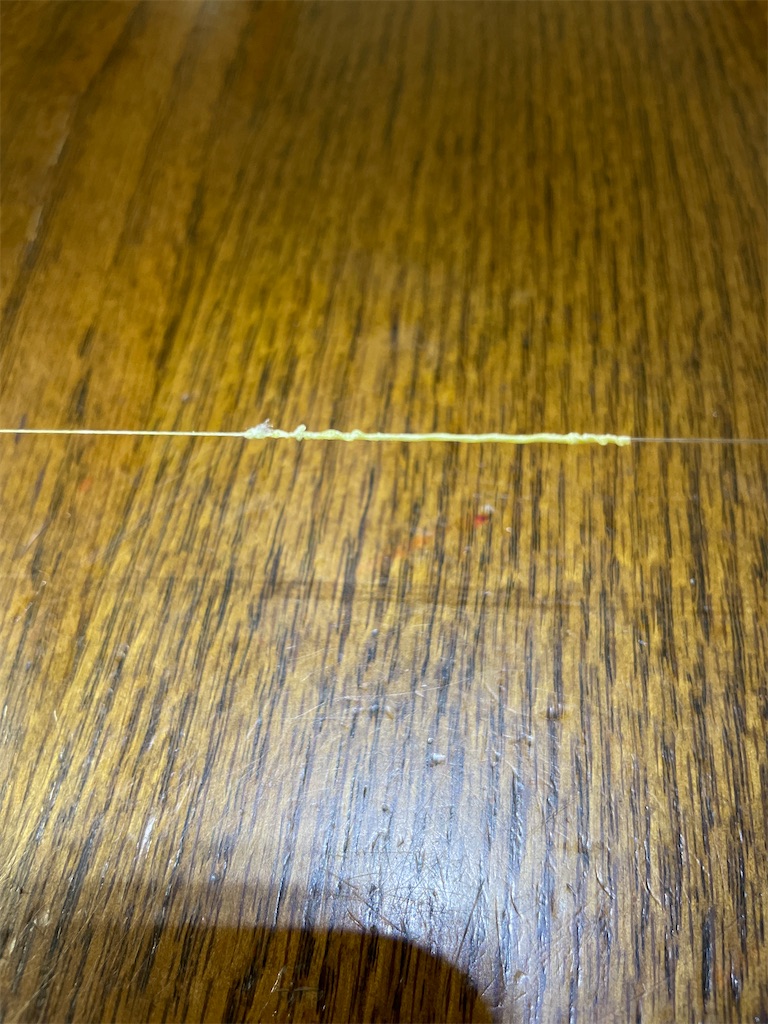

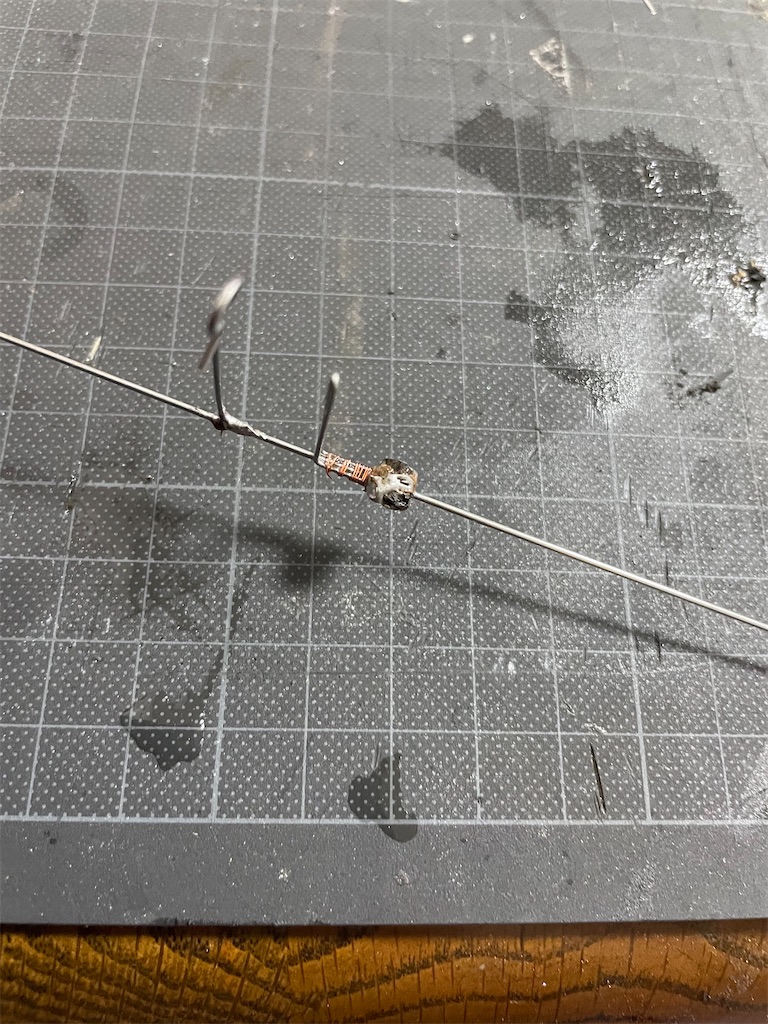

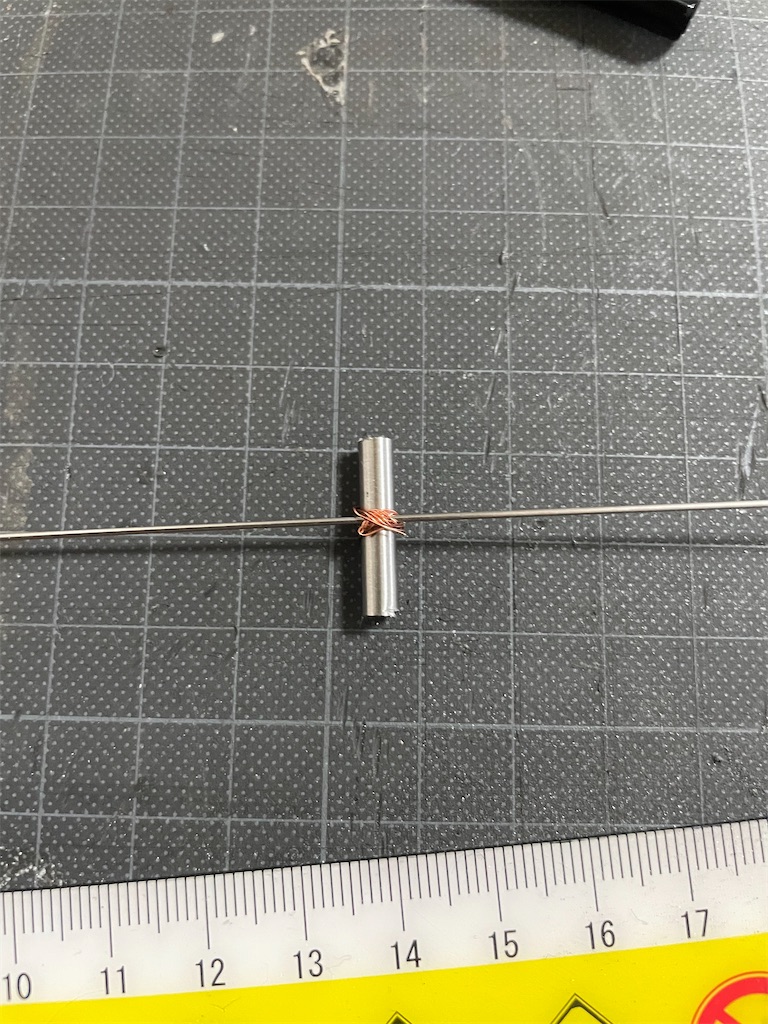

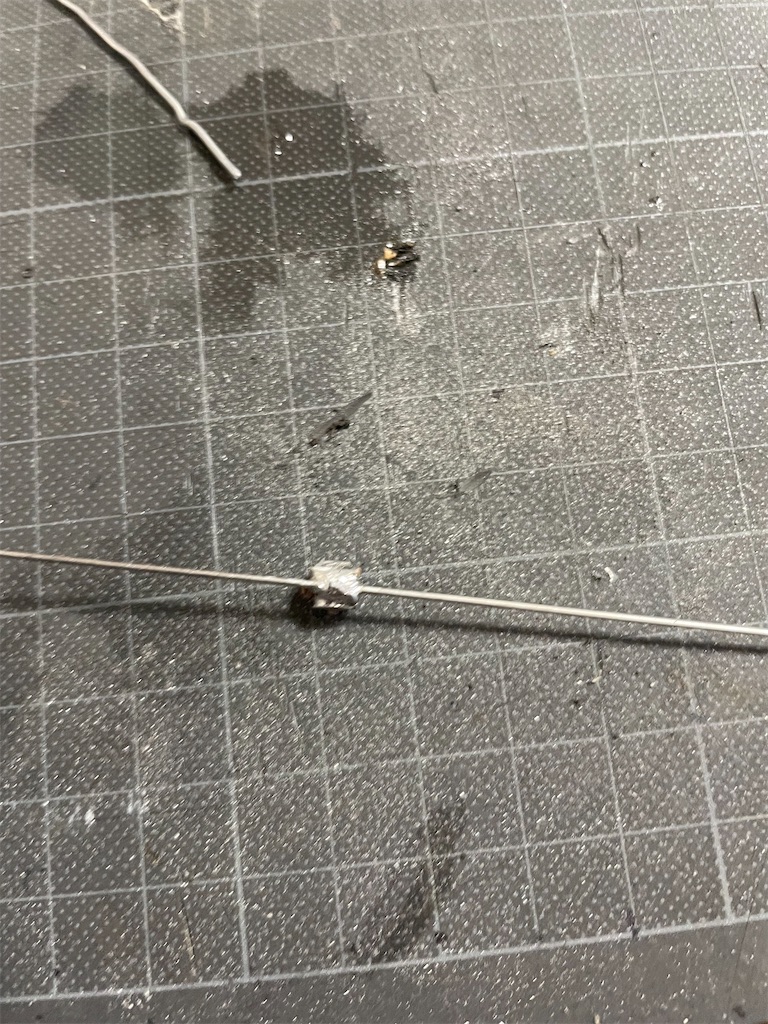

12.5センチのところに銅線を巻いて固定します。銅線はエナメル線等でも問題ありません。

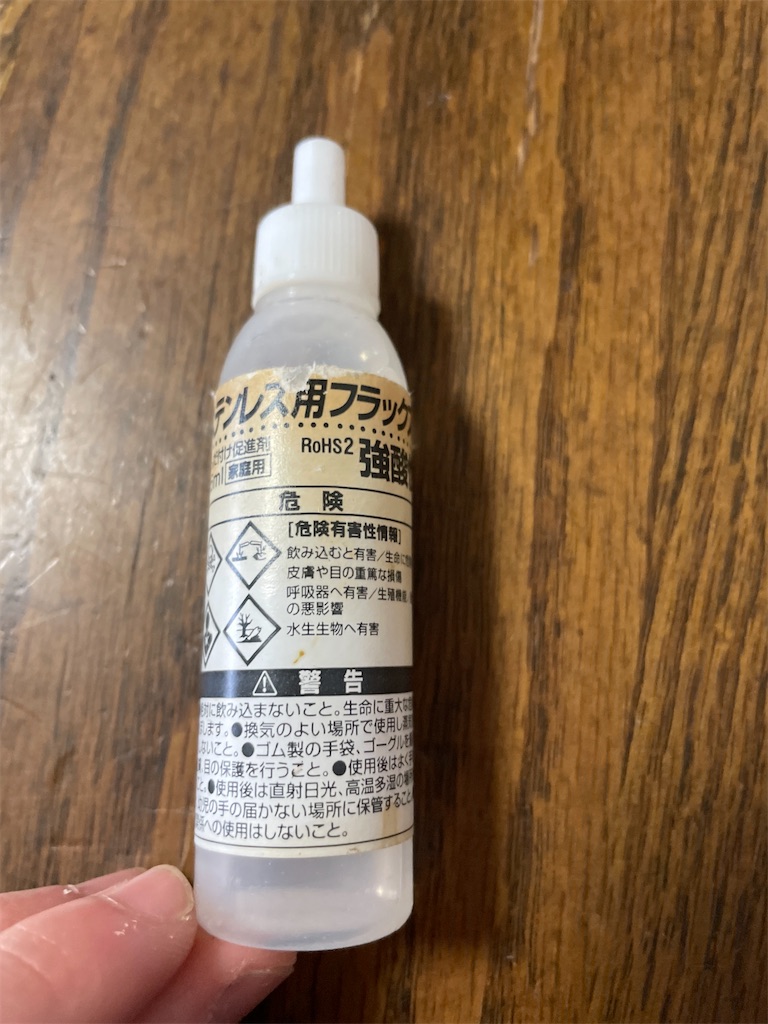

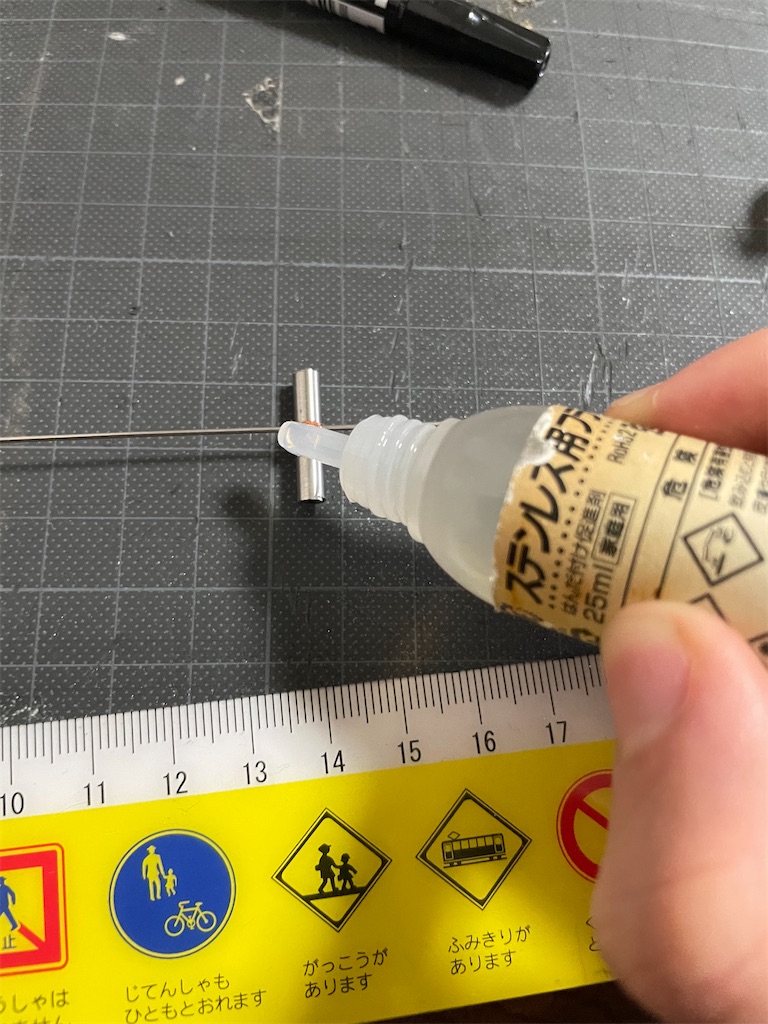

フラックスをかけてからハンダだけで固定してください。
はんだ付けは中学の技術の授業ができていればできると思います。
詳しくはこちら
シーソーヤエンの作り方を紹介します - キュリオス

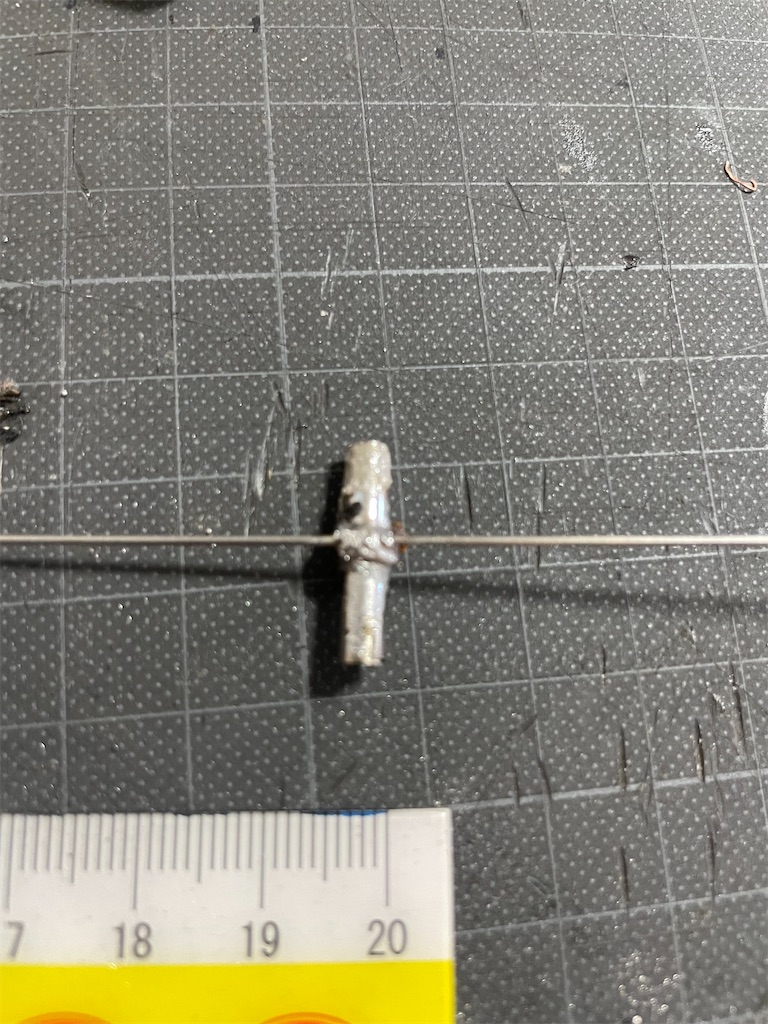

こんな感じになっていれば良いです。

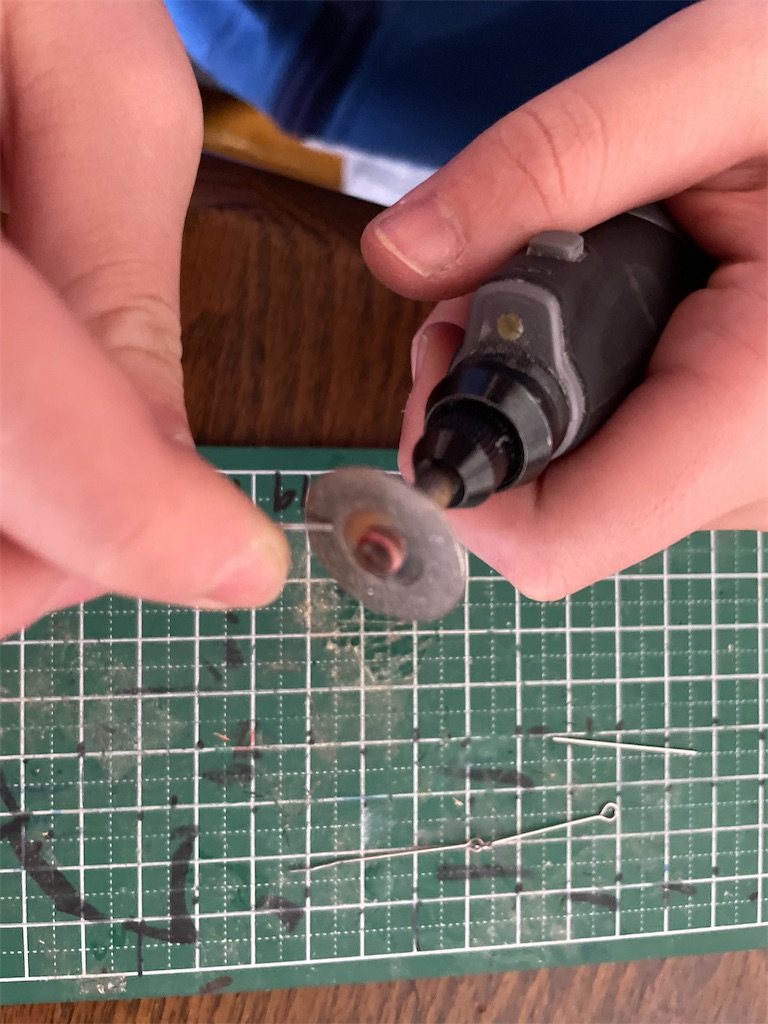

ミニルーターで短く切ります。
最初に作ったパーツと組み合わされることを確認します。

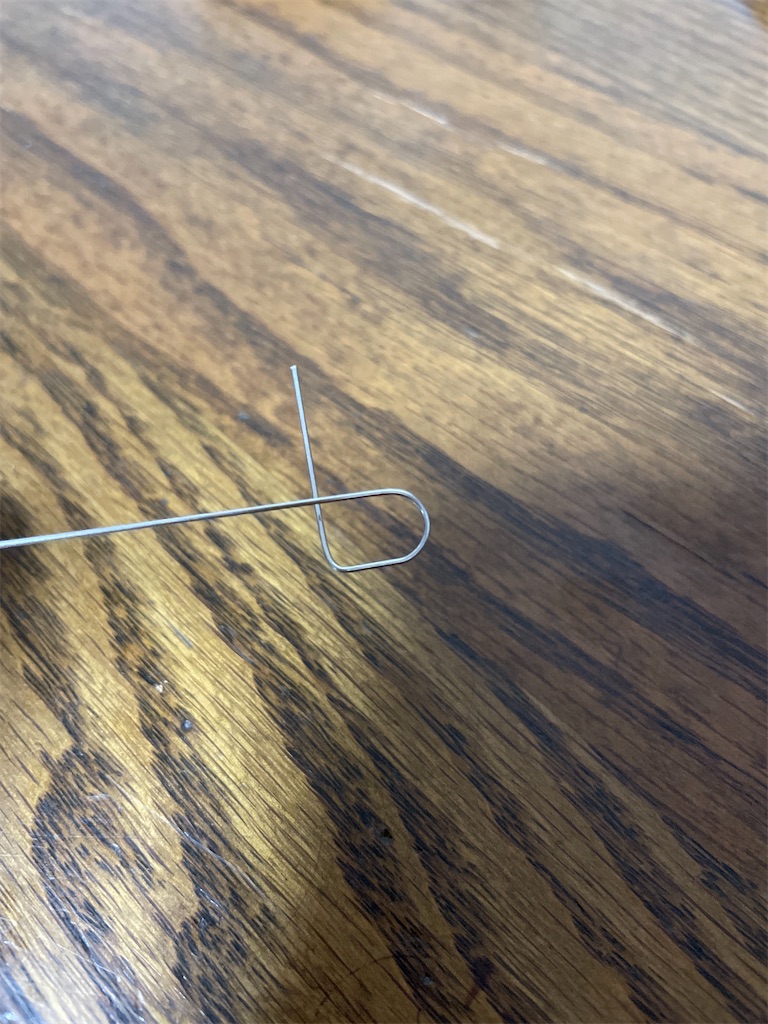

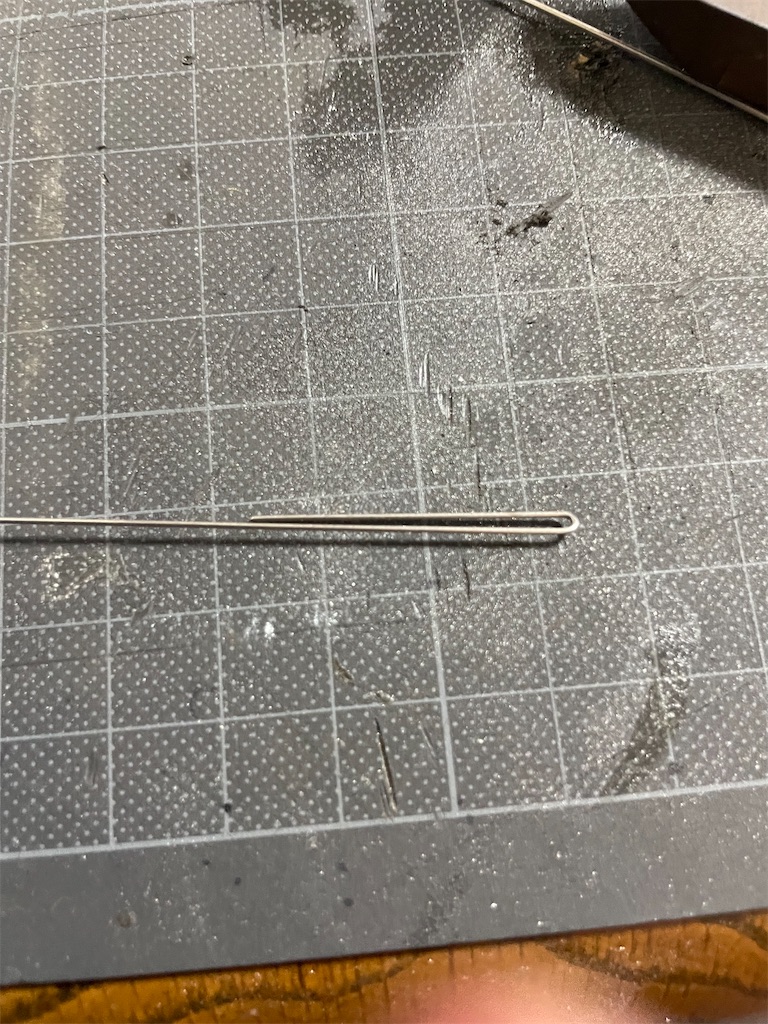

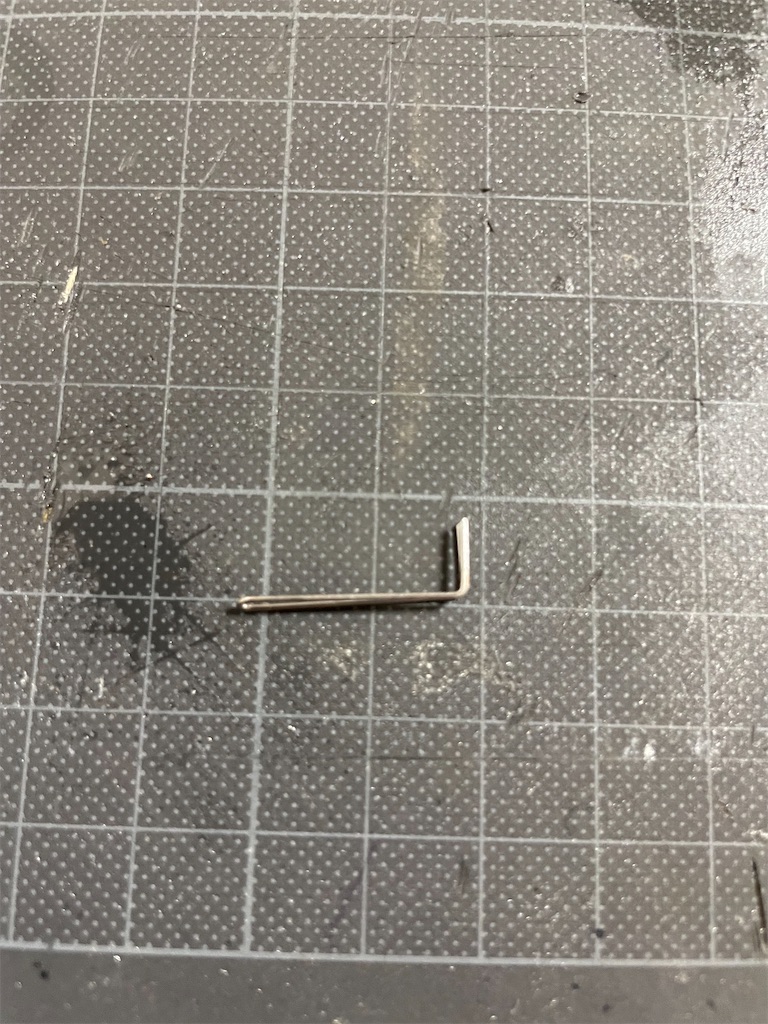

0.6mのステンレス線を3センチくらいのところで曲げます。

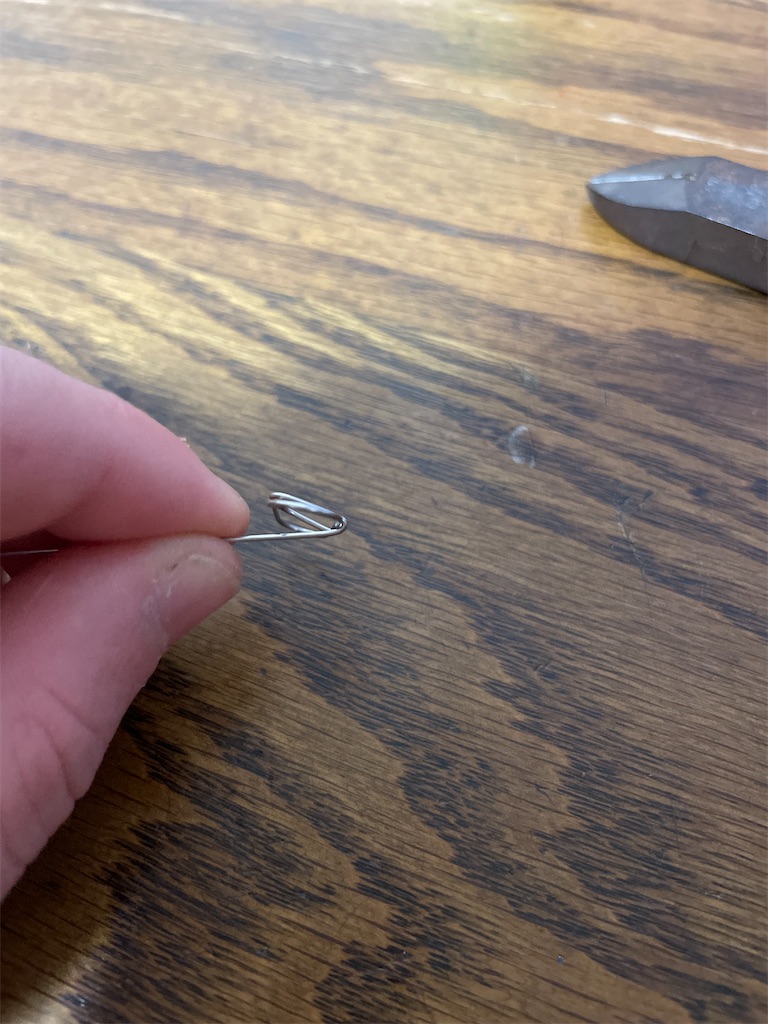

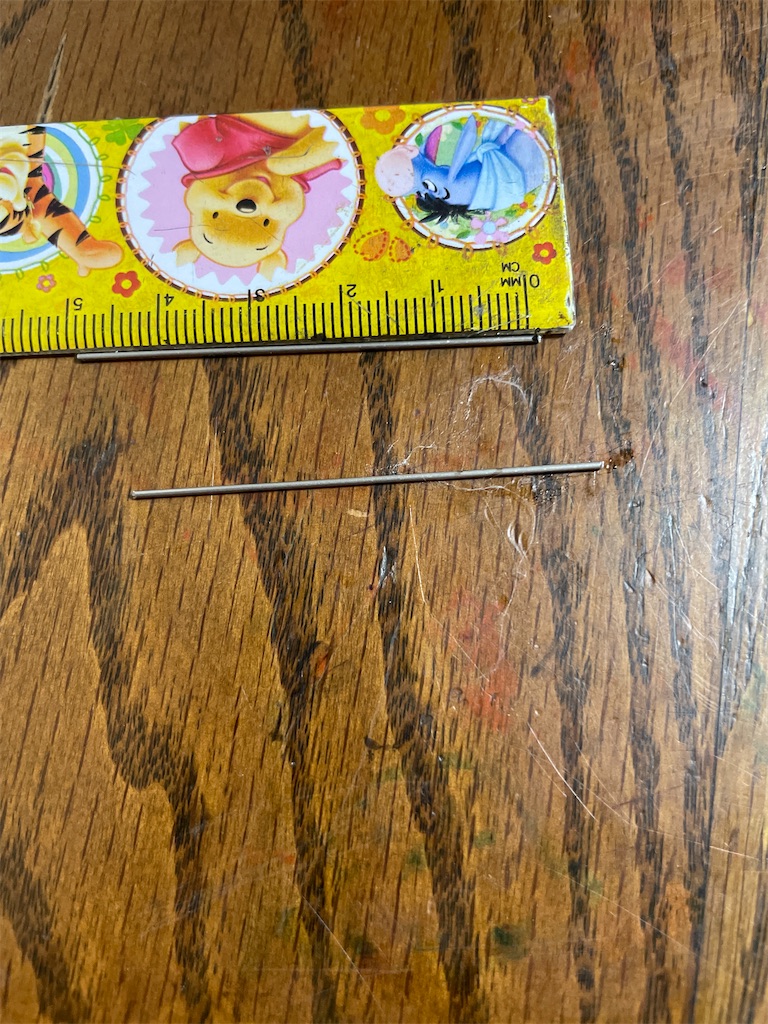

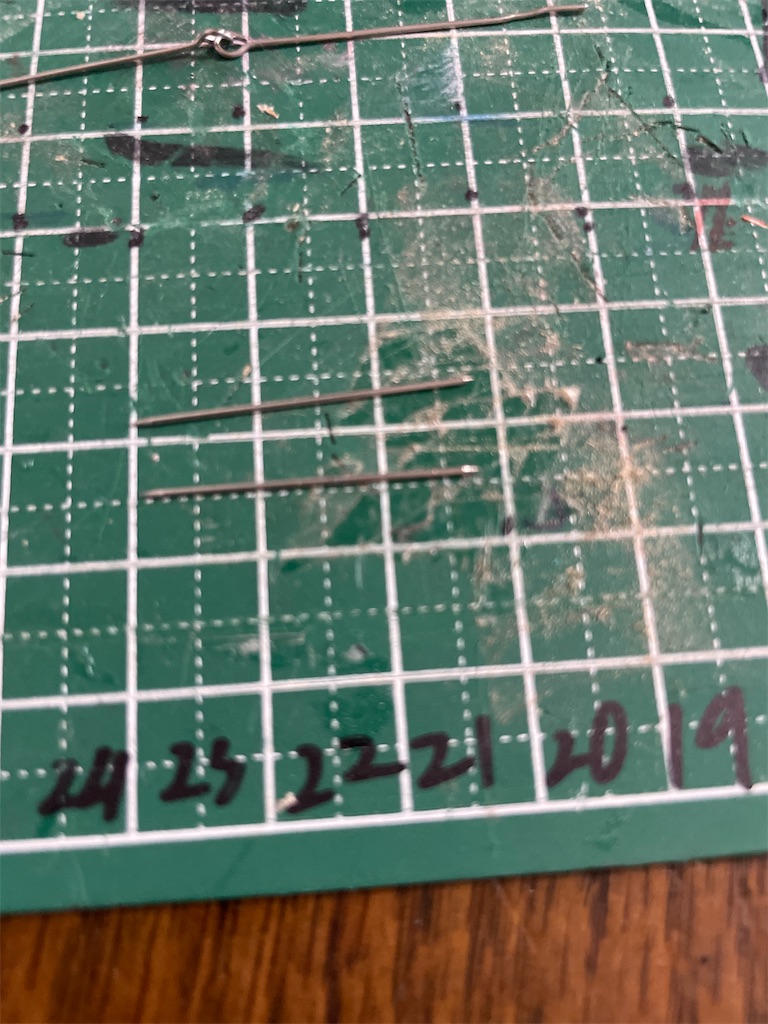

5ミリほど残して切ってください。このタイミングで高さ2.8センチの支柱を2本作っておいてください。
作った支柱をはんだだけします。
先ほど作ったパーツを取り付けるのですが写真では位置が違います。
最初のパーツに端から6.5センチのところで印をつけてください。

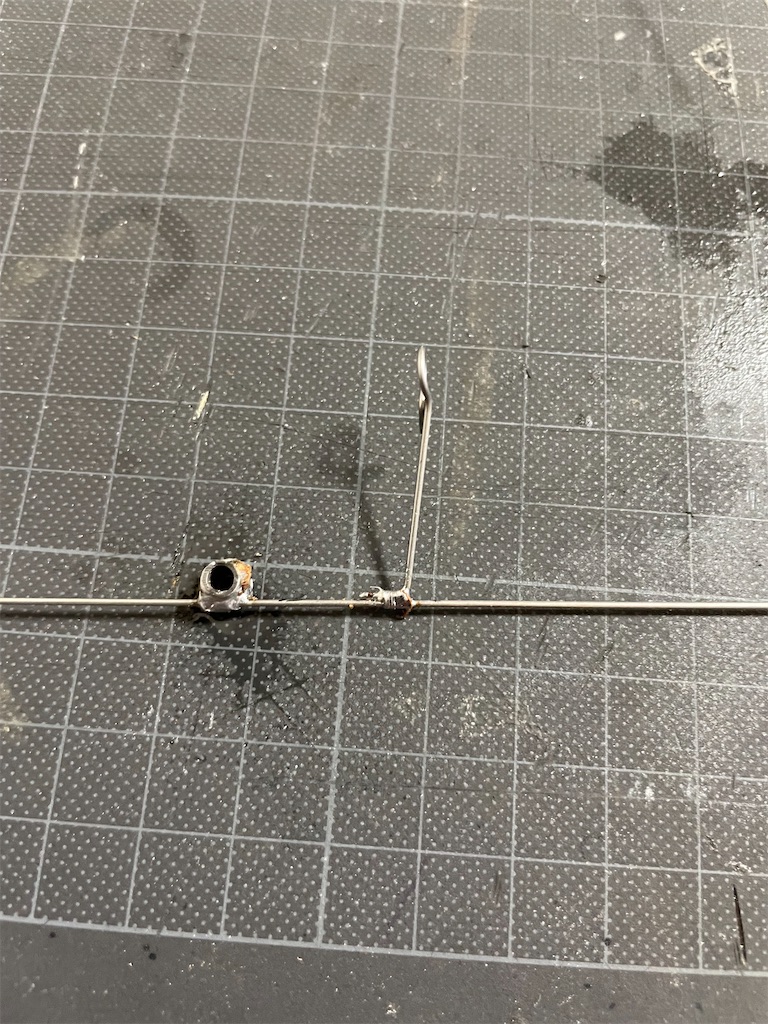

印があるところにもう一本の支柱を取り付けます。

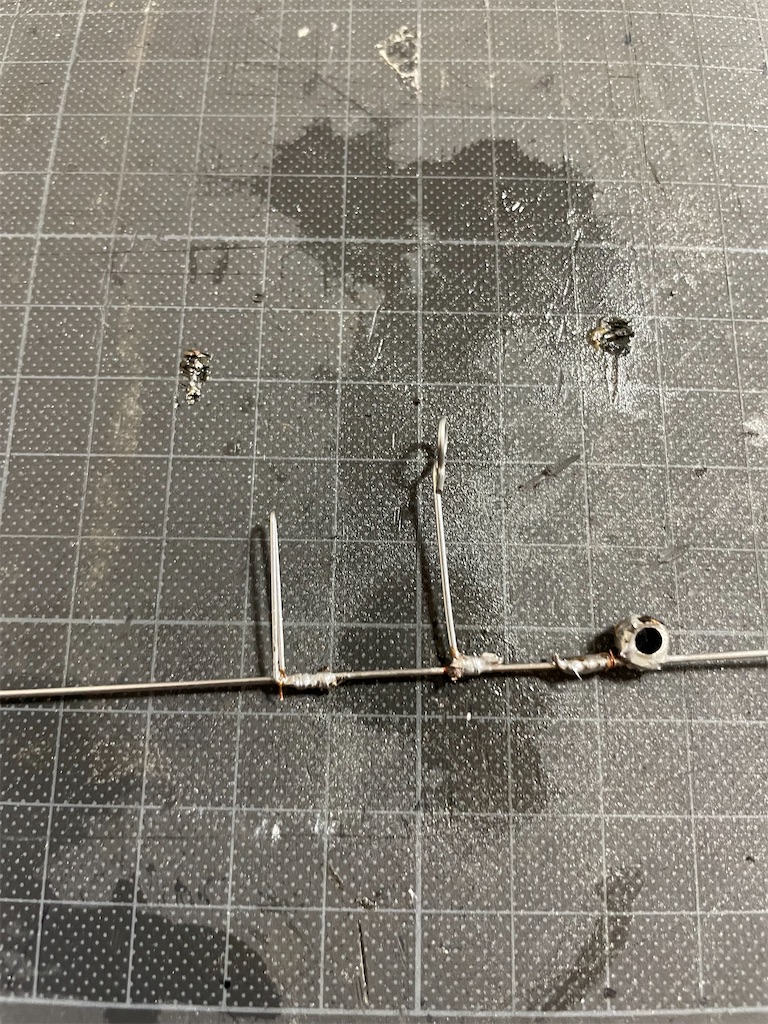

この位置に付け直しました。

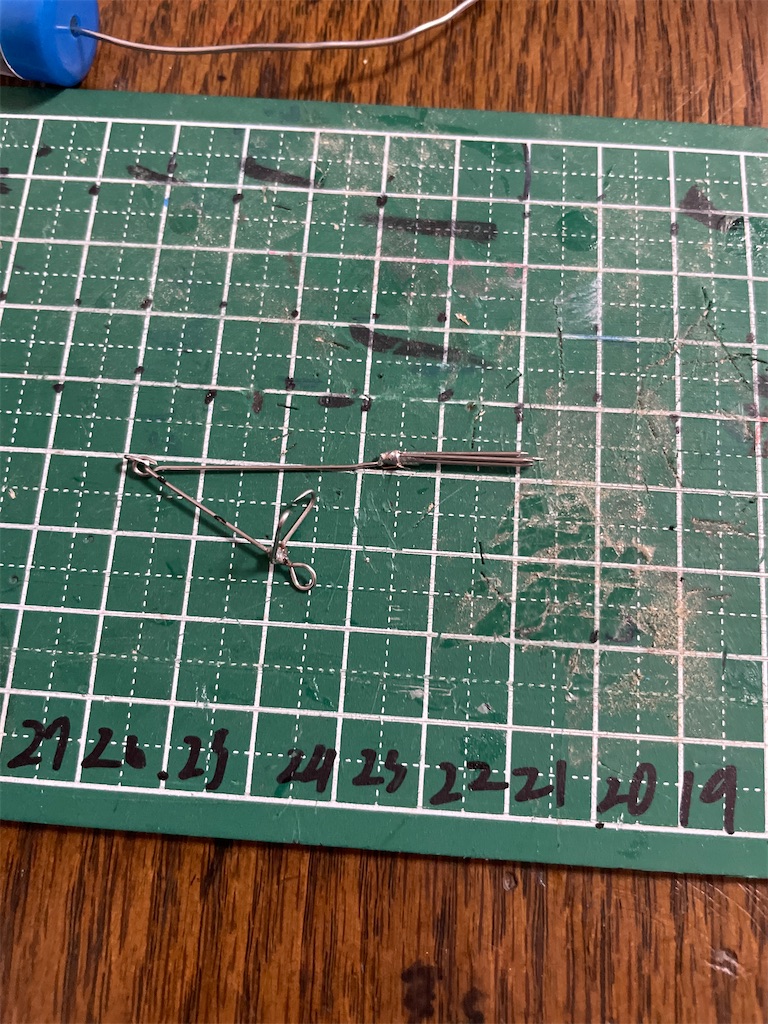

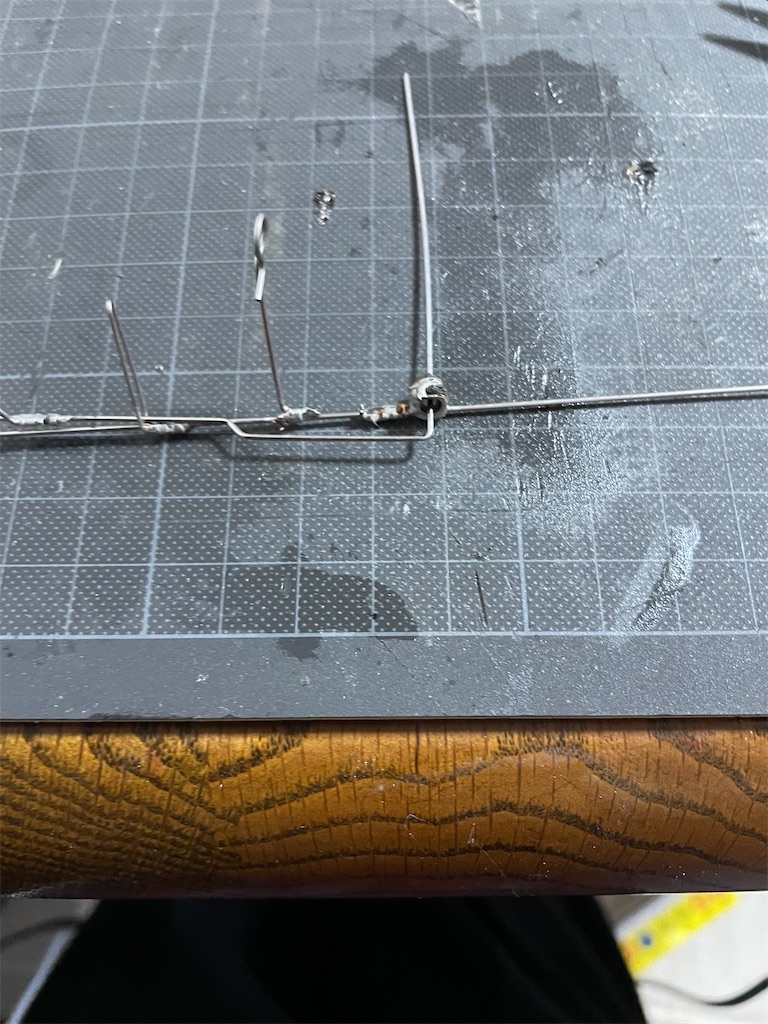

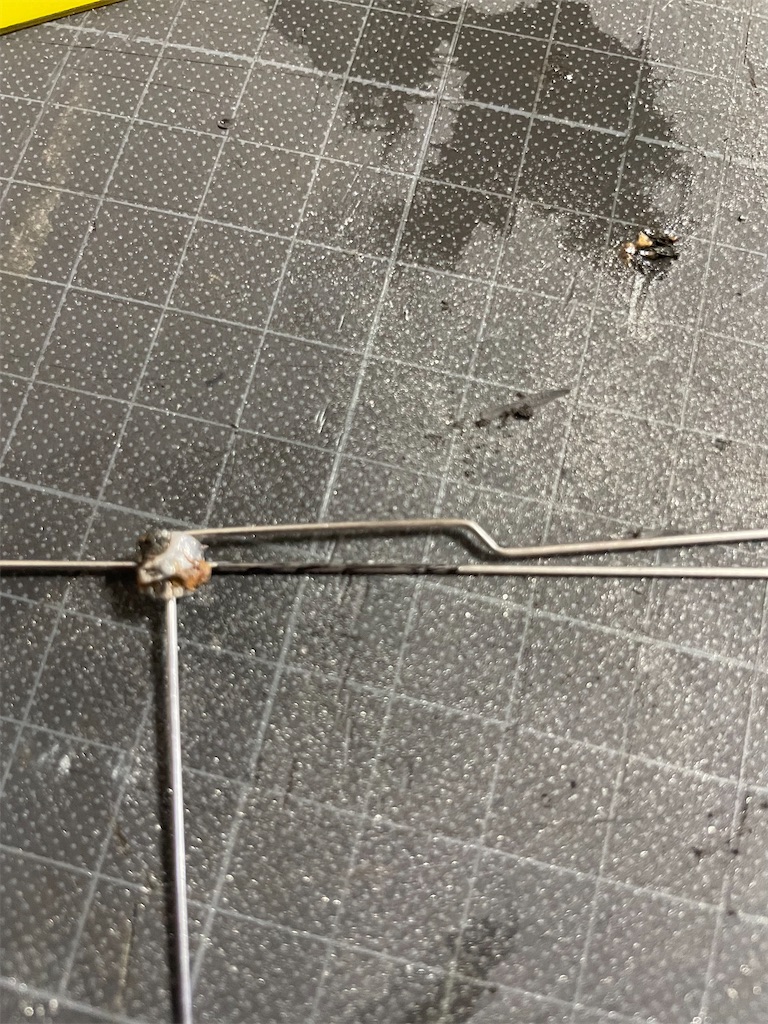

このようにして2つのパーツを組み合わせてください。

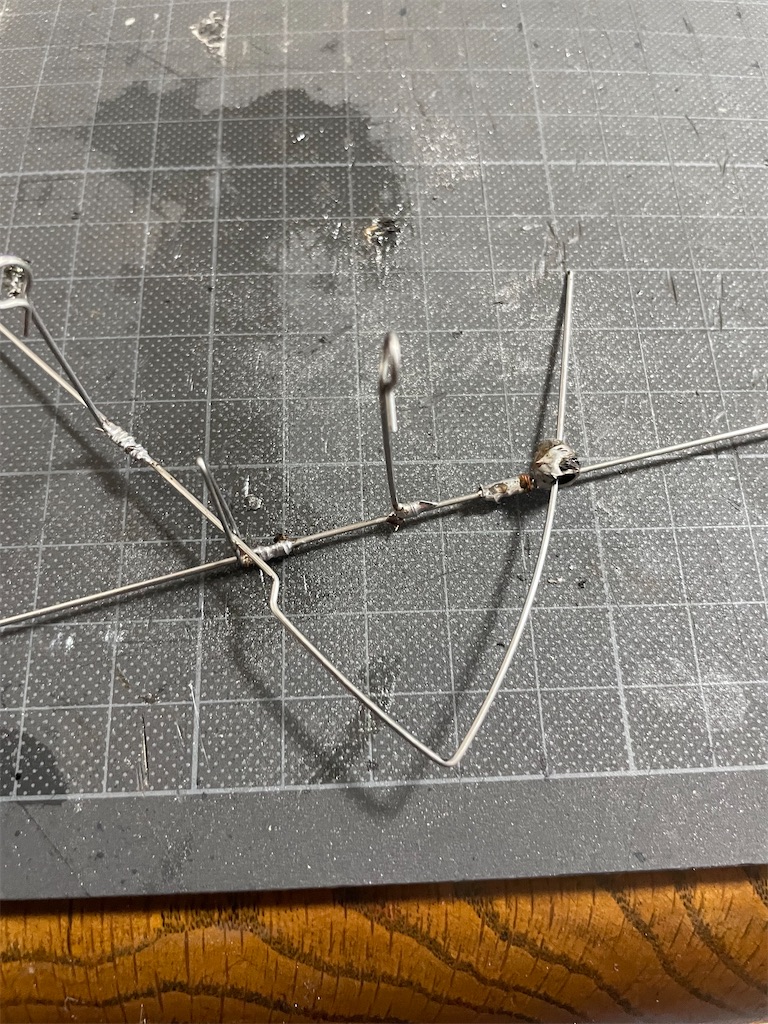

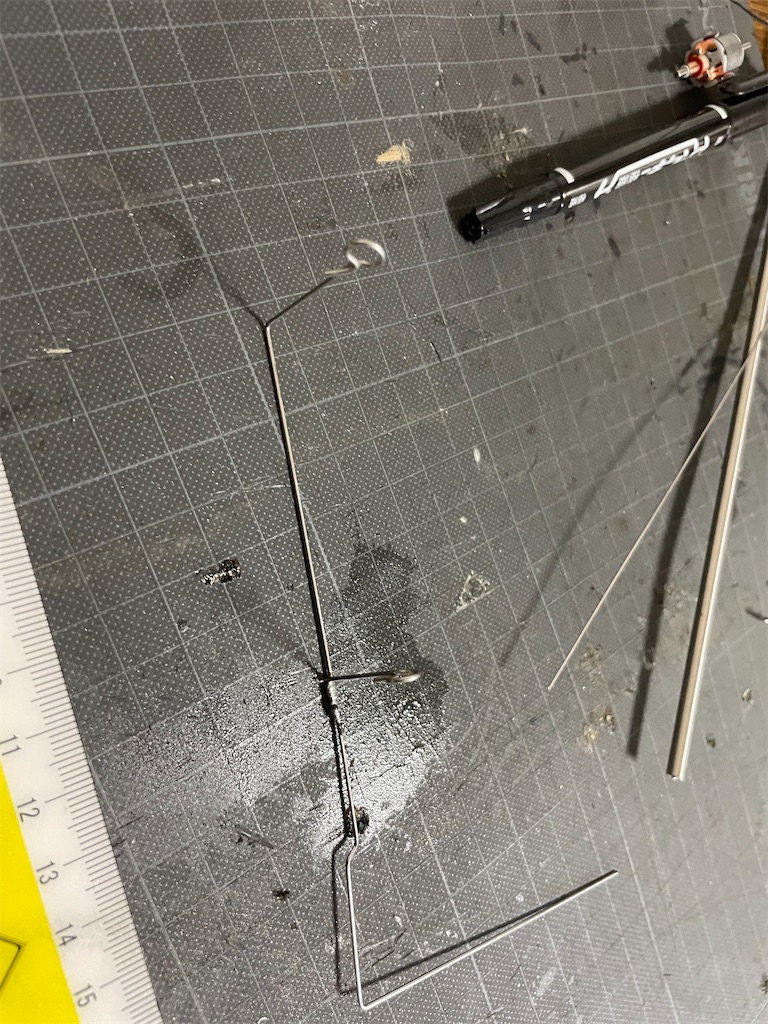

出来るとこのようになります。

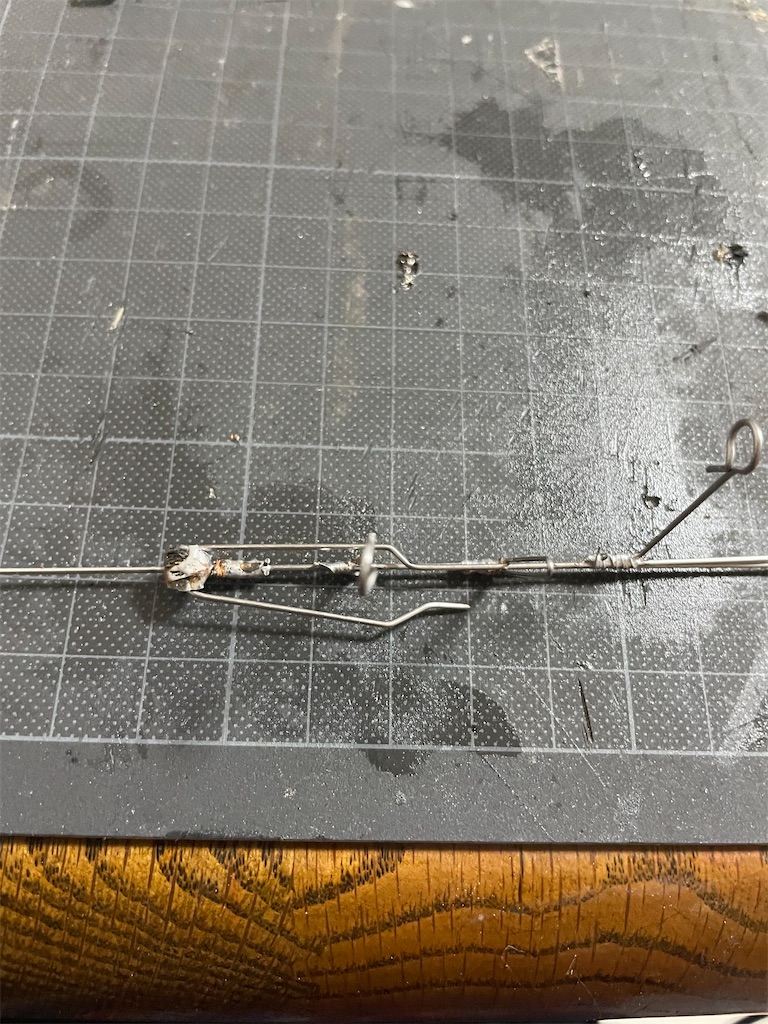

パイプ周りを写真のように折ってください。さらに折った場所をはんだづけしてください。

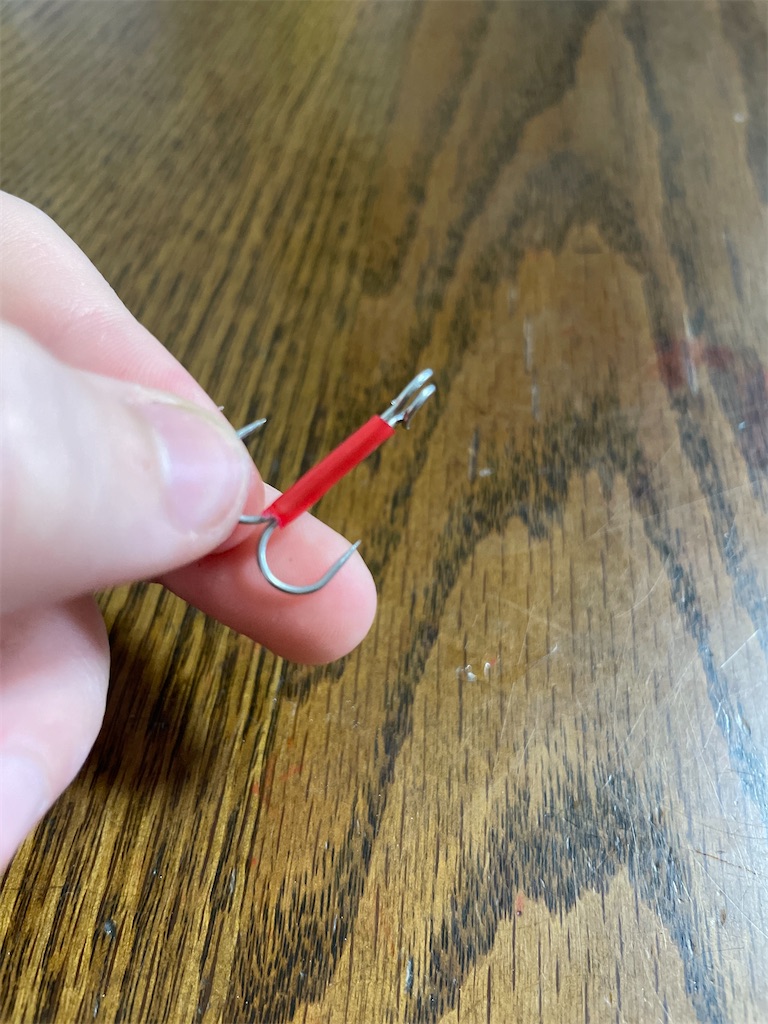

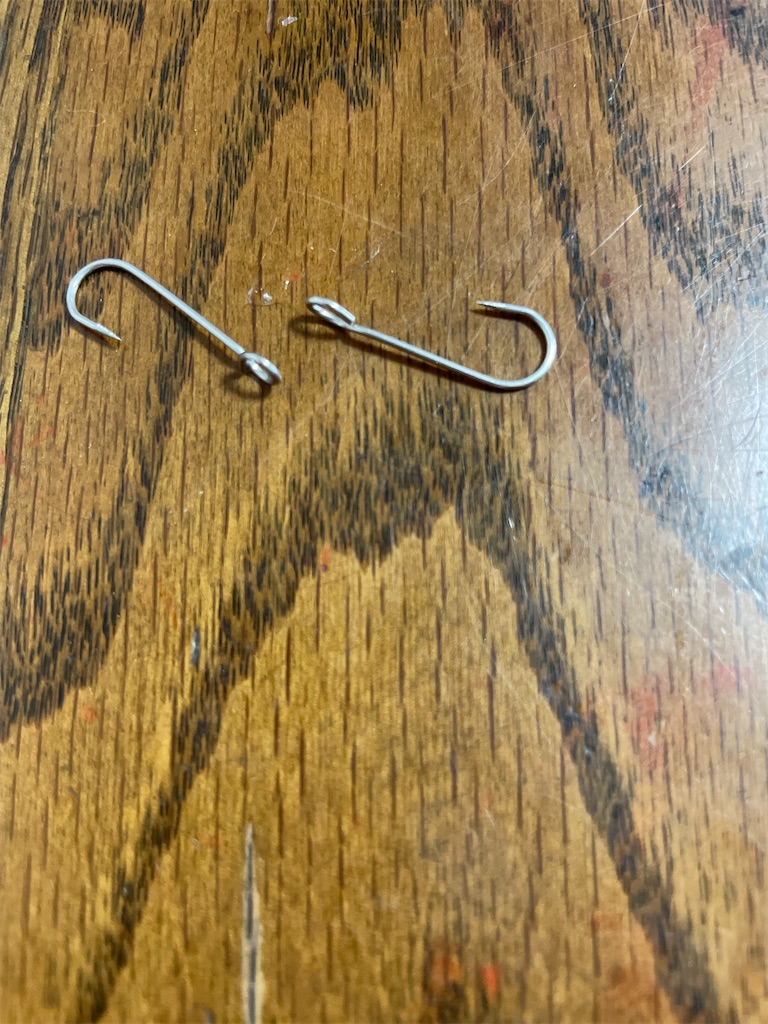

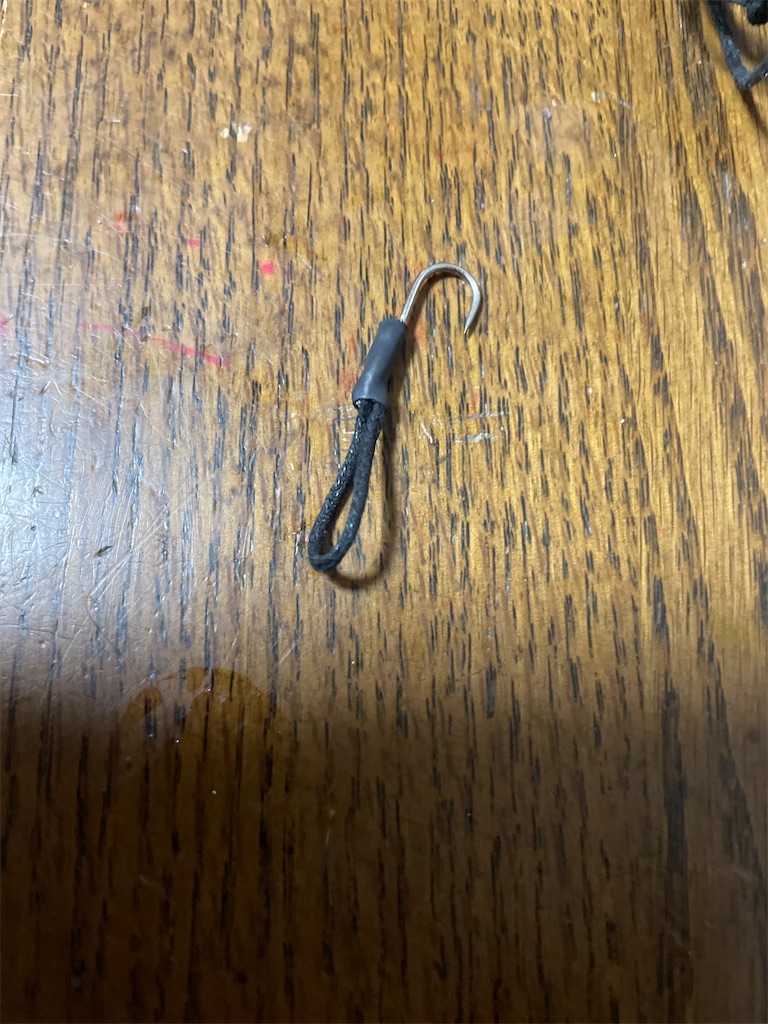

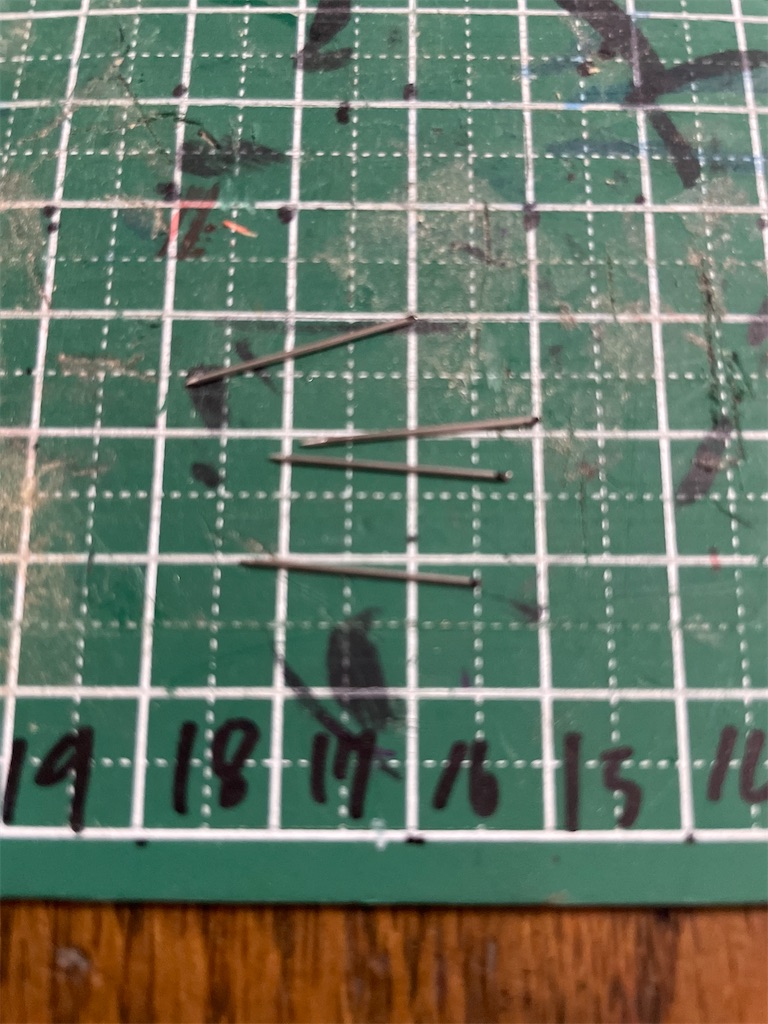

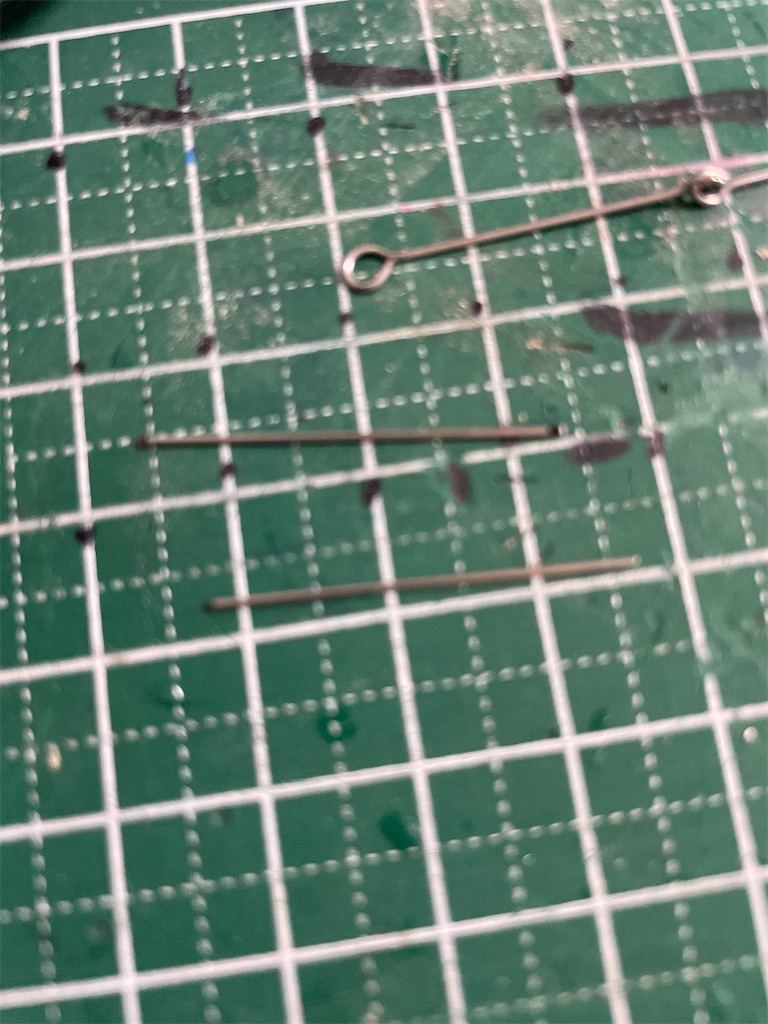

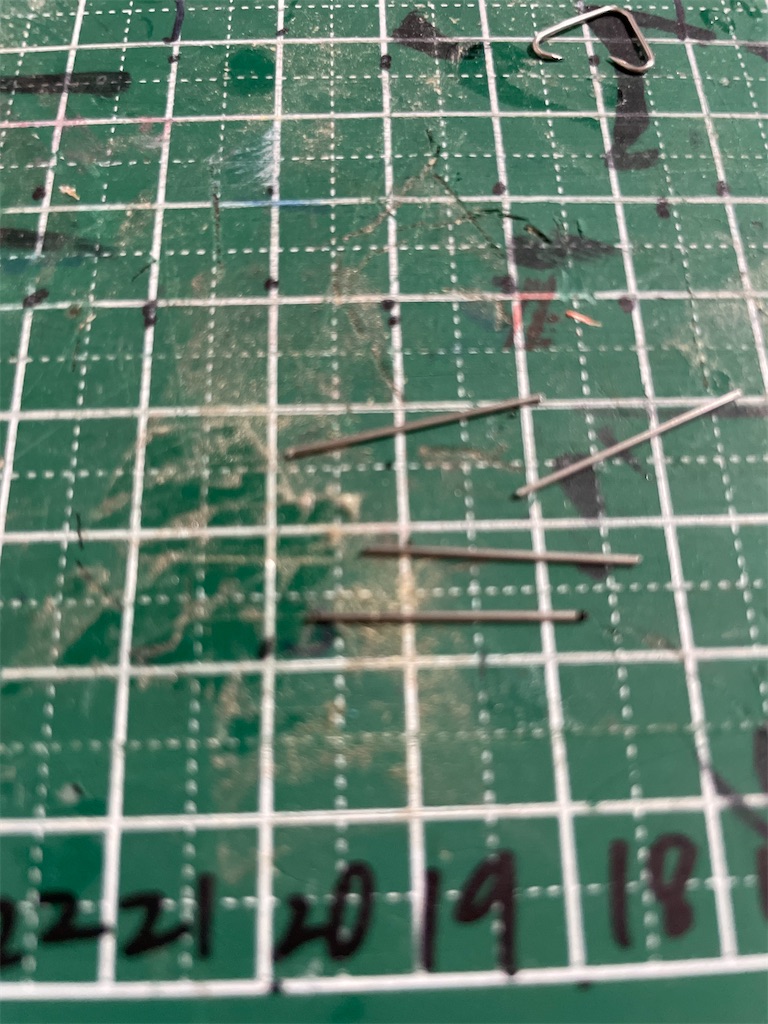

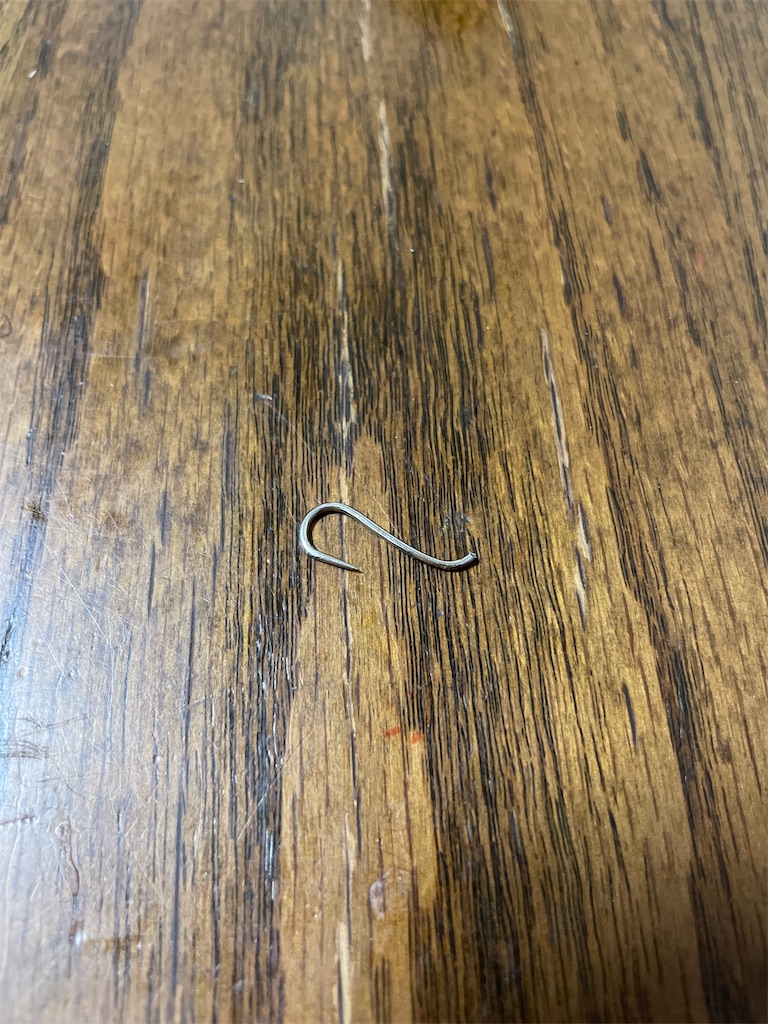

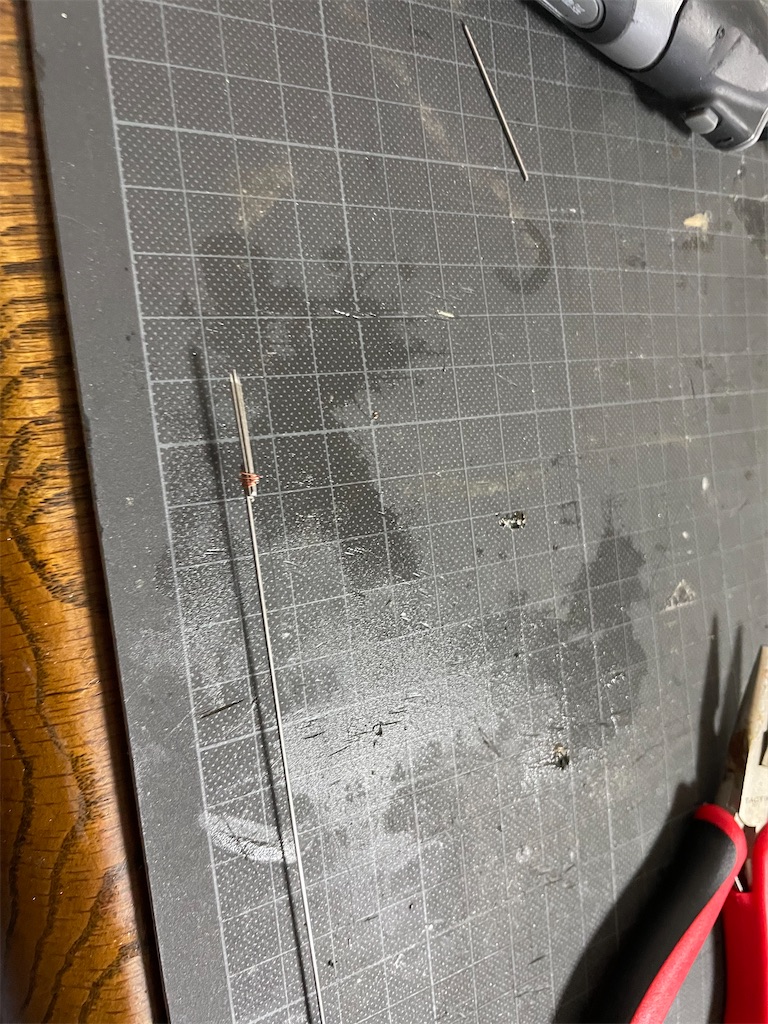

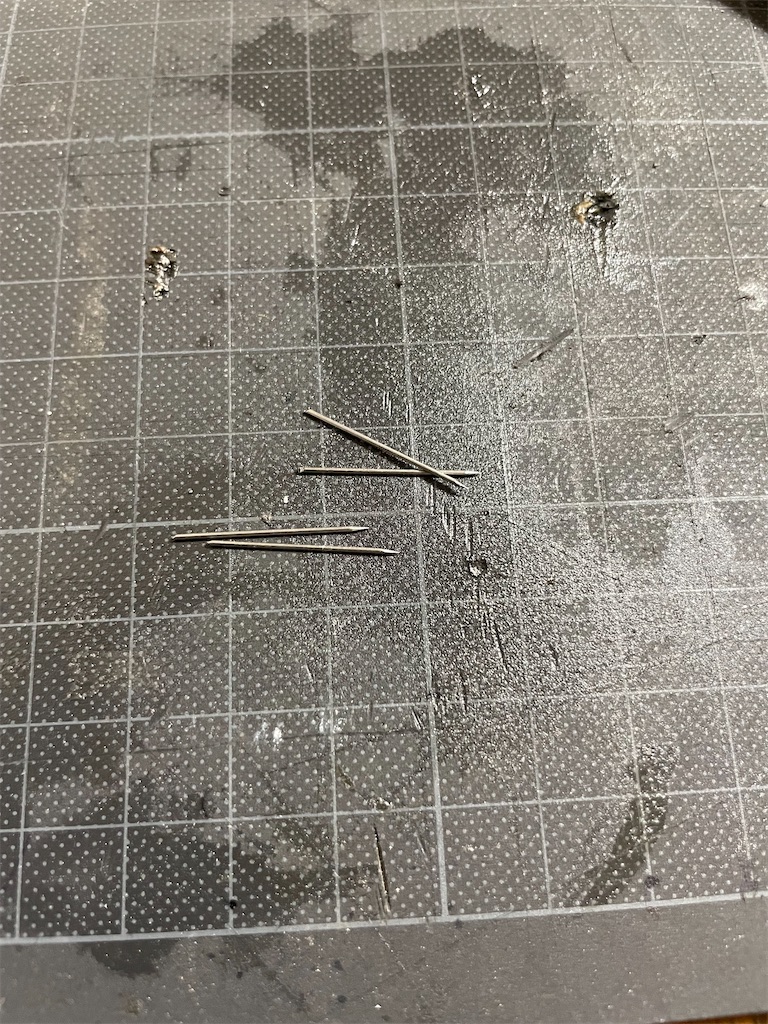

針を8本作ります。針の作り方はこちらにあります。シーソーヤエンの作り方を紹介します - キュリオス

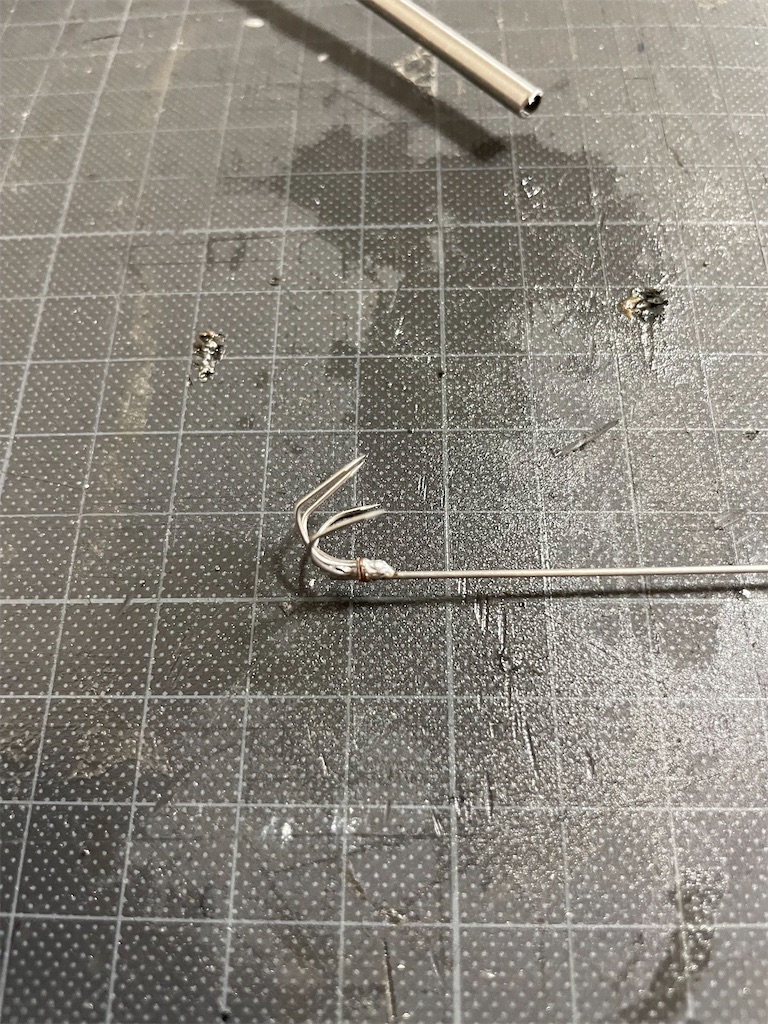

はんだだけで固定してください。

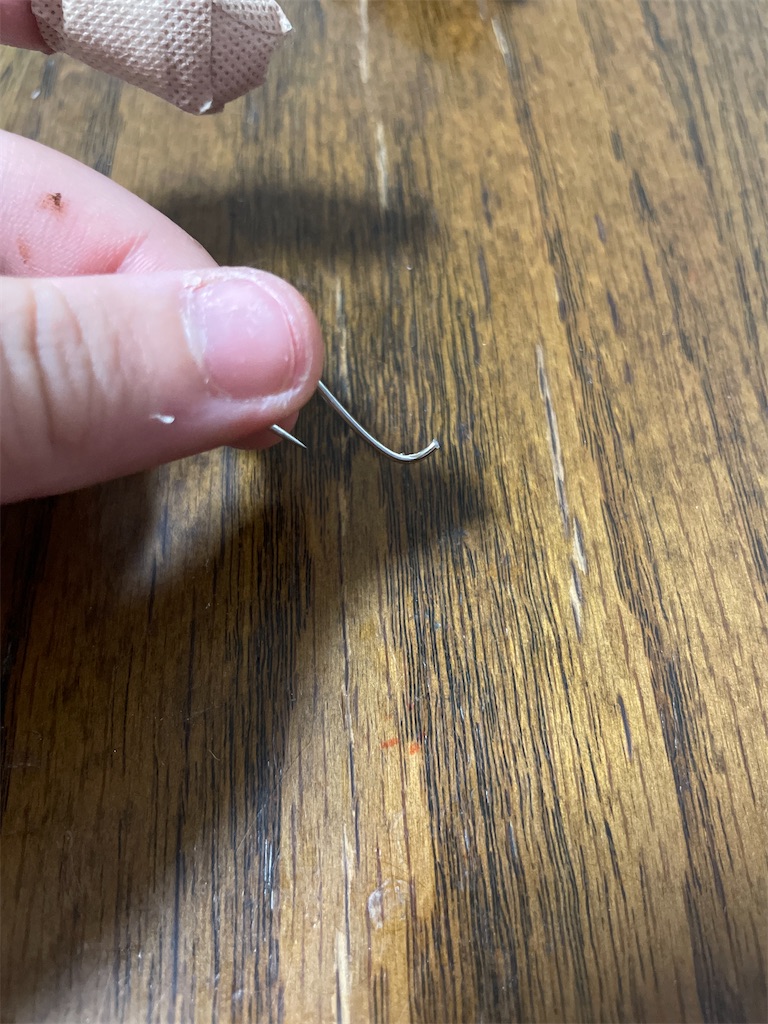

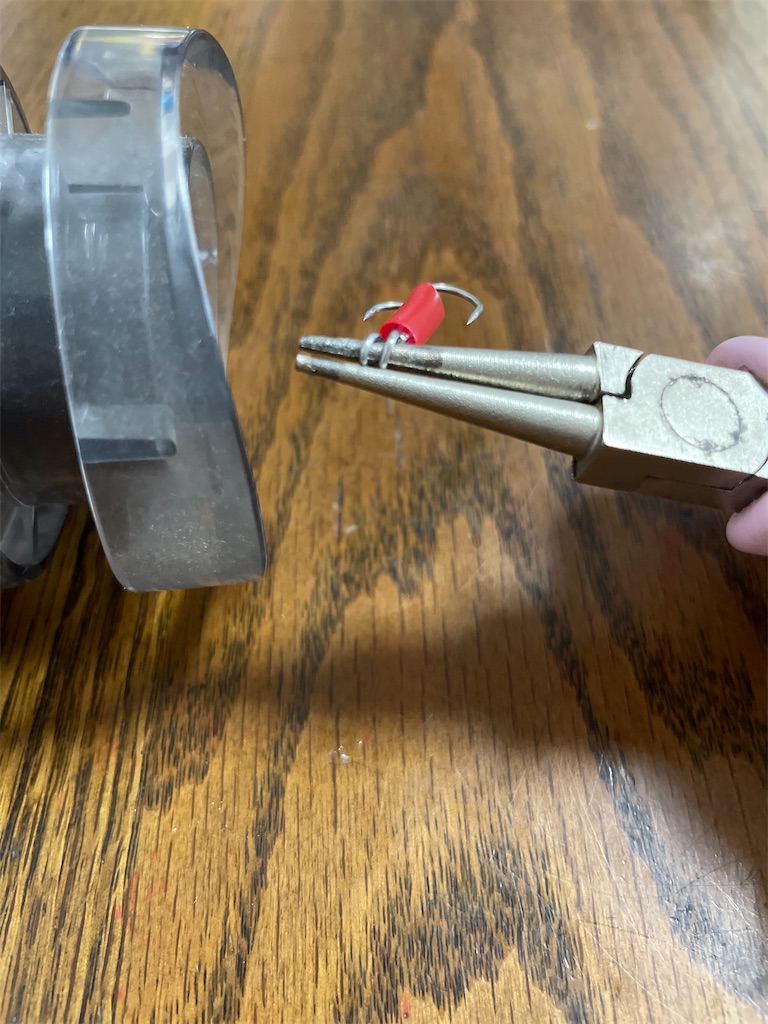

針を曲げて好みの形にしていきます。
もう一つ針をつけます。

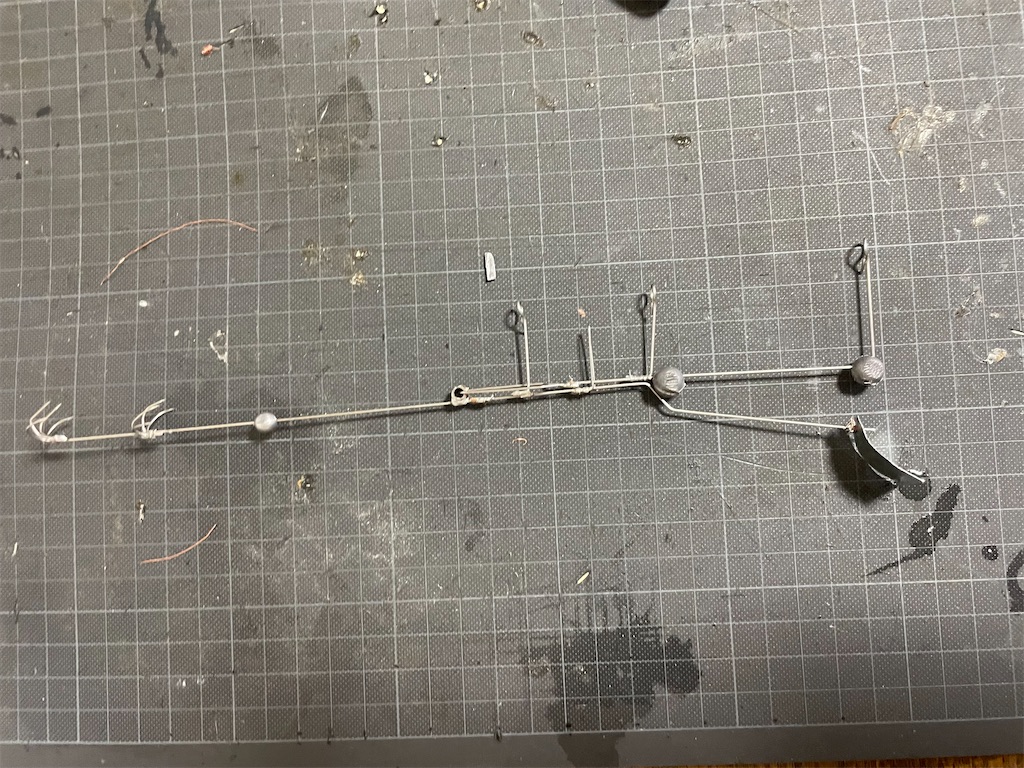

錘をつけて形を整えれば完成です。お疲れ様でした。
では、またの機会に さようなら
おまけ
抵抗板をつけるとアワセをした時に跳ね上がるようになります。
![DUEL(デュエル) ヨーヅリ(YO-ZURI) 雑品・小物: [ST]ガン玉 C/S入](https://m.media-amazon.com/images/I/51y-iRJtanL._SL500_.jpg "DUEL(デュエル) ヨーヅリ(YO-ZURI) 雑品・小物: [ST]ガン玉 C/S入")
![ダイドーハント (DAIDOHANT) ( 軟質 ) 銅線 [ 電気銅 ] [太さ] #26 0.45 mm x [長さ] 10m 10155277](https://m.media-amazon.com/images/I/51eiSoGajhL._SL500_.jpg "ダイドーハント (DAIDOHANT) ( 軟質 ) 銅線 [ 電気銅 ] [太さ] #26 0.45 mm x [長さ] 10m 10155277")
こういうやつ。
抜けてしまいました。やはり接着剤は必要そうです。
